Двокомпонентний фланцевий кульовий кран: принципи конструкції, правила монтажу та обмеження застосування

Більшість несправностей на місці та помилок вибору в промислових рідинних системах виникають через поверхове розуміння характеристик клапана. Багато інженерів-практиків розглядають двокомпонентні фланцеві кульові крани як звичайні компоненти, ігноруючи їх структурні компроміси, обмеження тиску та властиву логіку встановлення. У порівнянні з цільними кульовими кранами, які не мають стійкості до тиску, і трикомпонентними кульовими кранами з високими витратами на технічне обслуговування, двокомпонентні кульові крани забезпечують оптимальний баланс структурної міцності, економічності та стабільності експлуатації для загального промислового застосування. Однак його унікальний структурний дизайн передбачає чіткі межі установки та відповідні робочі умови. У більшості випадків типові дефекти, такі як витік, заклинювання та пошкодження корпусу клапана, викликані не проблемами з якістю продукту, а неправильним встановленням і невідповідними умовами роботи. Ця стаття руйнує фрагментовані основні навчальні посібники та галузеві стереотипи. Він проводить поглиблений аналіз двокомпонентних фланцевих кульових кранів від структурної сутності, вертикальної та горизонтальної логіки встановлення, стандартних інструкцій з експлуатації, сценаріїв забороненого застосування та поширених запитань, надаючи практичні та професійні довідки щодо проектування трубопроводів, монтажу на місці та щоденного обслуговування.

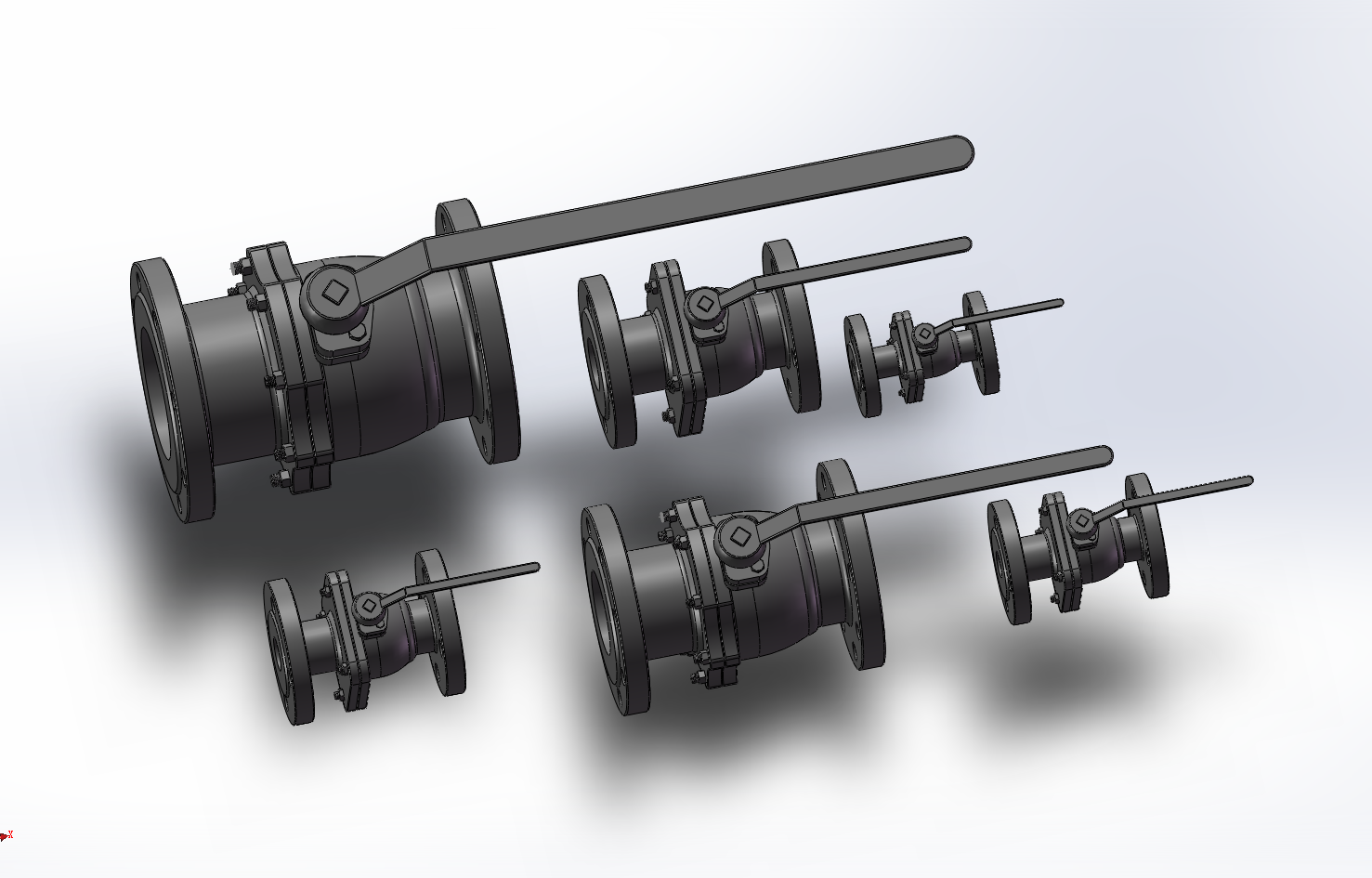

1. Що таке двокомпонентний фланцевий кульовий кран?

Двокомпонентний фланцевий кульовий кран має розділений двосекційний корпус клапана та вбудовану конструкцію фланцевого з’єднання. Він складається з головного корпусу клапана та кришки, закріплених високоміцними болтами, і оснащений точними внутрішніми компонентами, включаючи кульки, сідла клапана та вузли ущільнення штока. Займаючи середню позицію між однокомпонентними та трикомпонентними кульовими кранами, він служить основним стандартним клапаном для цивільного будівництва, легкої промисловості, загальної хімічної та міської рідинних систем. Багато інженерів плутають три типи кульових кранів через відсутність глибокого розуміння їхніх структурних компромісів. Цільні кульові крани є недорогими, мають цілісні литі конструкції, але мають обмежений опір тиску та майже непридатні до обслуговування. Трикомпонентні кульові крани підтримують поточне розбирання та заміну компонентів, що ідеально підходить для важких умов роботи, але з вищими загальними витратами. Конструкція з двох частин ідеально заповнює прогалину ринку. Він зберігає надійну герметичність і структурну жорсткість роздільних клапанів, компенсує дефект тиску інтегральних клапанів і дозволяє уникнути складної конструкції розбирання трьохкомпонентних клапанів. З точки зору інженерного позиціонування, це не професійний клапан для екстремальних умов роботи, а стандартизоване та економічно ефективне рішення для більшості звичайних рідинних систем. Він приймає конструкцію з повним потоком потоку з швидким перемиканням на 90 градусів і двонаправленою герметизацією. Сумісний з водою, нафтою, звичайним газом і слабо корозійними середовищами, він охоплює класи тиску від PN16 до PN40. Завдяки стабільній роботі та низькій кількості відмов він дуже підходить для стандартизованих трубопроводів, які вимагають тривалої безперервної роботи та нечастого технічного обслуговування.

2. Чи можна вертикально встановлювати двокомпонентний фланцевий кульовий кран?

Вертикальний монтаж двокомпонентних фланцевих кульових кранів вже давно є дискусійною темою в промисловому будівництві. Практичний висновок очевидний: вертикальне встановлення можливо, але не є універсальним, із суворими обмеженнями щодо умов роботи та методів встановлення, що є однією з найбільш забутих помилок на місці. На відміну від гравітаційних зворотних клапанів, двокомпонентні кульові крани покладаються на попередньо затягнуте ущільнення сідла клапана та обертання кульки для здійснення відкриття та закриття. Теоретично конструктивно допустима як горизонтальна, так і вертикальна установка. Тим не менш, вертикальне встановлення посилює приховані ризики, такі як осідання середовища та відхилення напруги штока, що безпосередньо підриває стабільність ущільнення та термін служби. Вертикальна установка ідеально підходить для чистих середовищ, включаючи чисту воду, чисту воду та звичайний газ за нормальної температури та низького тиску, не впливаючи на робочу стабільність. Для середовищ, що містять осад, тверді частки, високу в’язкість або легку кристалізацію, вертикальне встановлення не рекомендується. Домішки постійно осідають у нижній частині корпусу вертикального клапана, зношуючи поверхню прецизійного сідла клапана та спричиняючи заклинювання кульки, мікровитоки та неплавне перемикання — проблеми, які рідко виникають у горизонтально встановлених клапанах. Крім того, існує непорушне правило для вертикального встановлення: шток клапана ніколи не повинен бути встановлений вниз. Маховики та приводи повинні бути спрямовані вгору або вбік. Установка вниз призводить до накопичення залишкового середовища та домішок у зоні ущільнення штока, що спричиняє поступову корозію, зовнішні витоки та приховані небезпеки, які неможливо відновити.

3. Інструкції зі встановлення двокомпонентних фланцевих кульових кранів

Понад 80% несправностей клапанів на останніх стадіях є наслідком нестандартної установки, а не дефектів якості. Professional installation focuses on eliminating pipeline stress, sealing deviation and medium impact risks, instead of simply aligning bolt holes and fastening screws. Нижче наведено вказівки щодо основних операцій, перевірених на практиці.

3.1 Попередня обробка трубопроводу для уникнення прихованого стирання

Ретельно промийте та промийте весь трубопровід перед встановленням, щоб видалити зварювальний шлак, іржу, сміття від різання та інші тверді частинки. Сідло клапана двокомпонентних кульових кранів має високоточну структуру дзеркального ущільнення. Дрібні тверді домішки спричинять незворотні подряпини та постійні мікровитоки, що є основною причиною короткочасної поломки нових клапанів.

3.2 Вирівнювання фланця без напруги

Ніколи не тягніть і не стискайте з силою трубопроводи, щоб вирівняти отвори фланців. Жорсткий двокомпонентний корпус клапана схильний до мікродеформацій під дією силових навантажень. Коли тиск у системі коливається, деформований корпус клапана зазнає негерметичності або навіть тріщин. Забезпечте природне прилягання поверхонь фланців і розміщення прокладки по центру для рівномірного розподілу тиску.

3.3 Діагональне та поступове затягування болтів

Затягніть фланцеві болти по діагоналі та в кілька етапів замість того, щоб затягувати одну сторону повністю відразу. Asymmetric compression causes unbalanced gasket stress and micro flange deformation, leading to a common on-site problem: no leakage under low pressure but obvious seepage under high pressure.

3.4 Випробування тиску повного ходу після встановлення

Не вводьте клапан в офіційну експлуатацію відразу після встановлення. Проводьте випробування тиском як у повністю відкритому, так і в повністю закритому стані, щоб перевірити ефективність герметичності та перевірити наявність заклинювання або пошкоджень, спричинених напругою, завчасно усуваючи потенційні ризики.

3.5 Зарезервуйте достатній простір для експлуатації та обслуговування

Залиште достатній простір навколо штоків клапанів, маховичків та електричних або пневматичних приводів. Заблокований простір перешкоджатиме щоденному перемиканню та подальшому плановому технічному обслуговуванню.

4. Суворо заборонені сценарії встановлення

Хоча двокомпонентні фланцеві кульові крани відрізняються універсальною стабільністю та економічною перевагою, вони мають властиві структурні обмеження. Неправильне застосування в конкретних сценаріях призведе до незворотного зносу та потенційної загрози безпеці, що є явним інженерним табу.

4.1 Безперервні виробничі лінії, що потребують частого технічного обслуговування

Двокомпонентна болтова конструкція не підтримує поточну заміну внутрішніх деталей, що зношуються. Коли сідла або ущільнення клапана зношуються, необхідно зняти весь клапан і від’єднати трубопровід для обслуговування. Він не застосовується до сценаріїв безперервного 24-годинного виробництва, що потребують регулярного очищення та заміни деталей, де трикомпонентні кульові крани є єдиним життєздатним варіантом.

4.2 Робочі умови з твердими, кристалічними або високов’язкими середовищами

На відміну від трикомпонентних клапанів, які підтримують швидке розбирання та очищення, двокомпонентні клапани не можна легко розібрати, щоб очистити внутрішні відкладення. Тривала робота з забрудненим середовищем спричинить постійне стирання ущільнювальної поверхні та заклинювання кульки, різко збільшуючи ймовірність відмови.

4.3 Трубопроводи з сильним гідроударом і частими коливаннями тиску

Роздільна конструкція, що складається з двох частин, має меншу ударостійкість порівняно з інтегральними клапанами та посиленими клапанами з трьох частин. Repeated water hammer impact and drastic pressure changes will loosen fastening bolts and attenuate sealing pre-tightening force, resulting in persistent medium leakage.

4.4 Регулювання довгострокового дроселювання

Двокомпонентні фланцеві кульові крани призначені виключно для керування вмиканням і вимкненням, а не для дроселювання. Long-term half-open operation will cause high-speed medium scouring on the valve seat, rapidly wearing the mirror sealing layer and causing irreversible leakage. Це дозволяє лише миттєве регулювання потоку, а не постійне дроселювання.

4.5 Нестандартне встановлення у вибухозахищених сценаріях

Для легкозаймистих і вибухонебезпечних середовищ відсутність пристроїв для усунення статичної електрики або встановлення хвостовиків вниз призведе до накопичення статичної електрики та відкладення середовища, створюючи серйозні ризики вибуху та пожежі.5. Часті запитання про Two-Piece

5. Поширені запитання про встановлення двокомпонентного фланцевого кульового крана

Питання 1: Який метод встановлення забезпечує довший термін служби, вертикальний чи горизонтальний?

Для чистих носіїв без домішок положення установки мало впливає на термін служби. Для середовищ, схильних до утворення осаду, горизонтальне встановлення набагато стабільніше. It effectively avoids internal impurity deposition and reduces sealing surface wear, making it the preferred solution for complex working conditions.

Q2: Чому клапани протікають лише під високим тиском, але не під низьким тиском після встановлення?

Понад 90% таких несправностей спричинені нерівномірним затягуванням болтів, зсувом прокладки та невивільненим напруженням у трубопроводі. Структурні відхилення незначні при низькому тиску, але посилюються під високим, що призводить до порушення герметичності. Вирішити проблему можна шляхом перекручування болтів по діагоналі та усунення напруги в трубопроводі.

Q3: Чи можуть двокомпонентні фланцеві кульові крани відповідати автоматичним приводам?

так Стандартні двокомпонентні фланцеві кульові крани з високою платформою повністю сумісні з електричними та пневматичними приводами. Вони підтримують дистанційне автоматичне керування та є економічно ефективними варіантами для автоматизованих трубопроводів рідини.

Q4: Що викликає заклинювання щойно встановлених клапанів?

Поширеними причинами є подряпини на поверхні ущільнювачів через забруднення трубопроводу, мікродеформації, спричинені примусовим центруванням фланців, і відсутність пробної експлуатації скидання тиску. Це типові помилки встановлення, а не проблеми з якістю продукту.

Q5: Як вибрати між двокомпонентними та трикомпонентними фланцевими кульовими кранами?

Виберіть двокомпонентні кульові крани для звичайних умов роботи з низькою частотою обслуговування та вимогами до контролю за витратами. Вибирайте трикомпонентні кульові крани для жорстких корозійних середовищ, середовищ, які легко забруднюються, і систем безперервного виробництва, що потребують поточного обслуговування. Немає абсолютної переваги між ними — лише придатність на основі сценарію.

Висновок

Основна інженерна цінність двокомпонентних фланцевих кульових кранів полягає в їх відмінній адаптованості до більшості загальних сценаріїв промислових рідин. Завдяки стабільній структурі, зрілій продуктивності та контрольованим витратам вони стали основними компонентами сучасних промислових трубопроводів. Більшість несправностей клапанів пояснюється невідповідністю робочих умов і нестандартним встановленням, а не властивими дефектами виробу. Глибоке розуміння структурних компромісів, меж встановлення та табу застосування допомагає інженерам уникнути стереотипних помилок встановлення, максимізувати довгострокову стабільність роботи, зменшити загальні витрати на технічне обслуговування та, нарешті, реалізувати безпечну, ефективну та сталу роботу промислових рідинних систем.
