Фланцеві клапани є основою систем роз’ємних трубопроводів

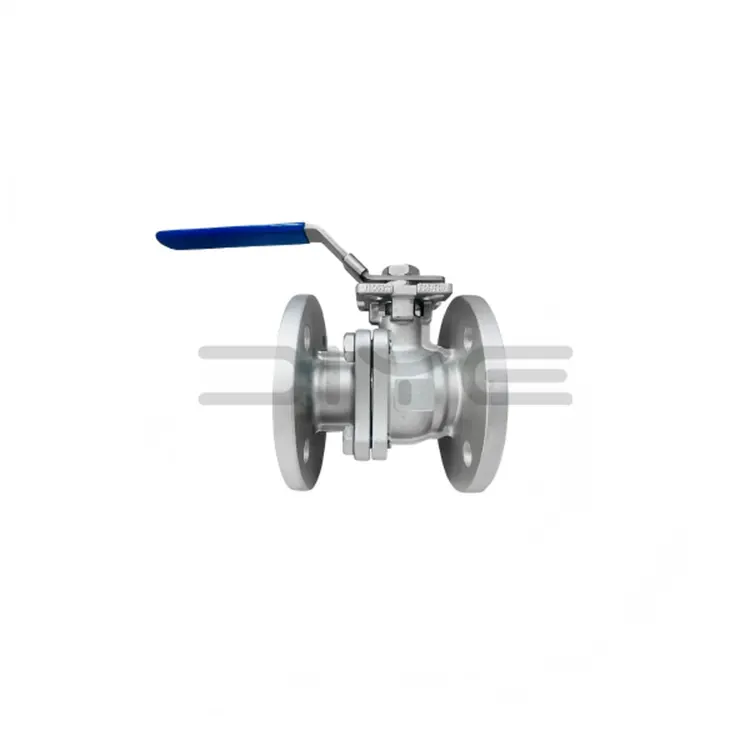

поки "фланцевий клапан"часто плутає початківців, важливо розуміти, що це стосується типу з’єднання клапана, а не самого внутрішнього механізму. Фланцевий клапан – це просто будь-який клапан (засувний, прохідний, кульовий або зворотний), який має вбудовані фланці на своїх кінцях. Ці фланці є виступаючими ободами з просвердленими отворами, які дозволяють прикручувати клапан безпосередньо до супутніх фланців на трубах, насосах або танки.

Ця болтова конфігурація має явні переваги перед різьбовими або зварними кінцями. Основною перевагою є доступність. У важких промислових умовах, таких як нафтопереробні заводи чи електростанції, обладнання потребує регулярного обслуговування та заміни. Фланцеве з’єднання дозволяє бригадам з технічного обслуговування відкручувати клапан і висувати його з лінії, не розрізаючи труби та не порушуючи зварні шви.

Щоб забезпечити герметичне ущільнення під високим тиском, прокладка вставляється між двома поверхнями фланців перед закручуванням болтів. Залежно від вимог до тиску в системі використовуються різні типи поверхонь фланців, такі як рельєфна поверхня (RF) або з’єднання кільцевого типу (RTJ). По суті, фланцевий клапан служить модульним компонентом, забезпечуючи гнучкість, необхідну для побудови та обслуговування складних трубопровідних мереж із високими ставками.
