Посібник з вибору кульового крана з різьбою з нержавіючої сталі 1PC або 2PC або 3PC

Різьбові кульові крани з нержавіючої сталі є основними компонентами для контролю рідини в промислових системах трубопроводів. Завдяки своїй компактній конструкції, швидкому перемиканню, надійній герметизації та простому монтажу вони широко застосовуються у водопідготовці, хімічній обробці, постачанні нафти, промисловому опаленні та різноманітних загальних проектах трубопроводів. Більшість закордонних покупців та інженерних підрядників важко визначити різницю між різьбовими кульовими кранами 1PC, 2PC та 3PC. Ці три типи суттєво відрізняються за структурним дизайном, витратами, стійкістю до тиску, показниками безпеки та застосовними сценаріями. Вибір неправильного типу клапана може легко спричинити витік труби, проблеми з обслуговуванням і навіть приховану загрозу безпеці для всього проекту. Цей практичний посібник розбиває характеристики кульових кранів з різьбою з нержавіючої сталі 1PC, 2PC і 3PC, допомагаючи інженерам і покупцям вибрати правильну модель для конкретних умов роботи.

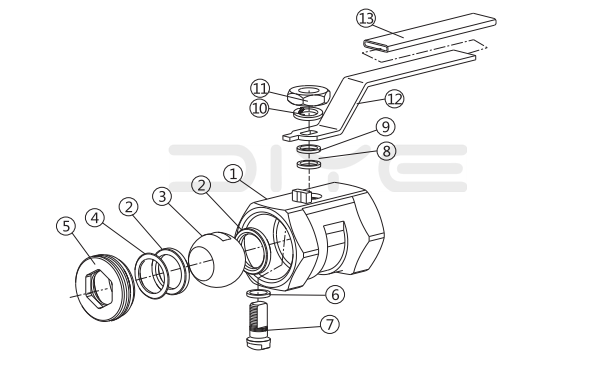

1. Що таке різьбовий кульовий кран 1PC?

Theрізьбовий кульовий кран 1 шт,або цільний кульовий кран, має інтегрований кований корпус з нержавіючої сталі. Це найбільш компактний і легкий варіант серед усіх конструкцій кульових кранів з різьбою. Кульковий сердечник і ущільнювальні аксесуари збираються з однієї сторони, що призводить до надпростої конструкції з мінімальними монтажними зазорами та меншою кількістю вразливих частин.

Особливості та переваги:Цей тип клапана має низьку вартість виробництва, невелику площу та малу вагу. Він забезпечує надійну герметизацію майже без зовнішніх витоків. Цільна інтегрована структура ефективно запобігає ослабленню корпусу та проникненню середовища під час тривалої експлуатації.

Обмеження:Інтегрована структура кування обмежує його опір тиску, який нижчий, ніж у моделей 2PC і 3PC. Оскільки корпус клапана не можна розібрати для технічного обслуговування, користувачі повинні замінити весь клапан, якщо внутрішнє ущільнювальне кільце або компоненти сердечника будуть пошкоджені.

Застосовні умови роботи:Він ідеально підходить для систем низького тиску та звичайних трубопровідних систем, включаючи регулярне водопостачання, звичайну подачу газу та передачу некорозійної рідини. Це найбільш економічно ефективний вибір для звичайних цивільних проектів і бюджетних промислових опорних систем трубопроводів.

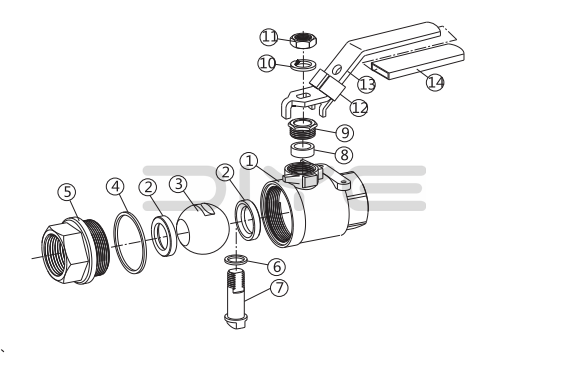

2. Що таке різьбовий кульовий кран 2PC?

The2PC різьбовий кульовий кранмає розділену конструкцію з двох частин, що складається з первинного та вторинного корпусів клапана, щільно закріплених різьбою або болтами. Будучи найпопулярнішою та універсальною моделлю на світовому ринку промислової арматури, вона забезпечує ідеальний баланс між доступною ціною, стабільною продуктивністю та простим обслуговуванням.

Характеристики та переваги: ​​за помірною ціною, цей клапан може похвалитися кращою стійкістю до тиску, ніж альтернативи 1PC, і підтримує стабільну герметичність у більшості промислових середовищ. Його знімна двокомпонентна конструкція дозволяє робітникам частково розібрати клапан для внутрішнього очищення, заміни кульового сердечника та відновлення ущільнення з PTFE, що значно скорочує подальші витрати на технічне обслуговування. Загальна конструкція досить міцна, щоб витримувати часті удари середнього тиску без ослаблення.

Обмеження:Він трохи більший і важчий, ніж кульові крани 1PC, і не підходить для трубопроводів надвисокого тиску або критичних промислових систем високого ризику з суворими стандартами експлуатації.

Застосовні умови роботи:Він широко застосовується в промислових трубопроводах середнього тиску, транспортуванні хімічних рідин, системах промислового опалення, допоміжних трубопроводах нафти та газу, харчовому обладнанні та звичайних закордонних інженерних проектах. Більшість міжнародних стандартних замовлень OEM віддають перевагу двокомпонентним різьбовим кульовим кранам за їхню надійну якість і виняткову економічну ефективність.

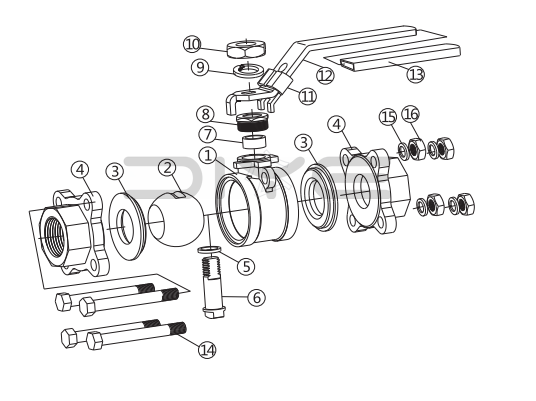

3. Що таке різьбовий кульовий кран 3PC?

The3PC кульовий кран з різьбоюскладається з трьох незалежних частин: лівого корпусу клапана, правого корпусу клапана та середнього корпусу клапана. Кульковий сердечник і всі ущільнювальні компоненти повністю закриті в середньому корпусі з надійним двостороннім болтовим кріпленням. Така конструктивна конструкція робить його найякіснішим і найнадійнішим різьбовим кульовим краном на ринку.

Особливості та переваги:Цей клапан забезпечує відмінну стійкість до високого тиску, вибухозахищеність і нульові витоки з надзвичайно стабільною структурою. Повністю закрита конструкція кулькового сердечника ефективно запобігає пошкодженню компонентів, спричиненому прямим ударом середньої потужності. Він підтримує повне розбирання, ретельне внутрішнє очищення та повну заміну всіх аксесуарів, що забезпечує багаторазове тривале використання. Його загальний термін служби значно перевищує термін служби кульових кранів 1PC і 2PC.

Обмеження:Складна конструкція з трьох частин призводить до вищих витрат на виробництво та вищих цін за одиницю. У той же час він має більший розмір і більшу вагу порівняно з моделями 1PC і 2PC.

Застосовні умови роботи:Це найкращий вибір для промислових трубопровідних систем високого тиску, високої точності та високого ризику, включаючи корозійні хімічні середовища, високотемпературні паропроводи, лінії передачі нафти, обладнання для фармацевтичного виробництва, безперервно діючі промислові об’єкти та міжнародні інженерні проекти високого стандарту.

4. Основні відмінності між кульовими кранами 1PC / 2PC / 3PC

Для закупівлі та проектування на місці користувачі можуть вибрати відповідний тип клапана на основі фактичного тиску в трубопроводі, властивостей середовища та подальших потреб у технічному обслуговуванні: 1PC: Ідеально підходить для трубопроводів низького тиску зі звичайними неагресивними середовищами, підходить для проектів із обмеженим бюджетом і не потребує регулярного обслуговування. 2PC: Ідеально підходить для трубопроводів середнього тиску зі звичайними промисловими середовищами. У ньому ідеально поєднується якість, продуктивність і вартість, а також допускається регулярне технічне обслуговування, що робить його найбільш експортованим і широко використовуваним типом кульового крана з різьбленням. 3PC: призначений для сценаріїв роботи під високим тиском, високою температурою та корозійним середовищем, відповідає суворим стандартам промислової безпеки та вимогам тривалого терміну служби.

5. Поширені запитання щодо вибору різьбового кульового крана

Q1: Який тип найкраще підходить для експортних інженерних проектів?
A: Більшість звичайних закордонних проектів вибирають 2PC кульові крани з різьбою з нержавіючої сталі. Ці клапани відповідають стандартам ISO, CE та іншим основним міжнародним стандартам, демонструючи стабільну продуктивність і конкурентоспроможну ціну. Для висококласних промислових проектів і проектів з високим ризиком кульові крани 3PC є більш надійним вибором.

Q2: Чи можна використовувати кульові крани 1PC для хімічних трубопроводів?

Відповідь: Кульові крани № 1PC застосовуються лише до середовищ низького тиску та неагресивних середовищ. Для корозійних рідин і газів у хімічній промисловості кульові крани 2PC або 3PC, виготовлені з нержавіючої сталі 304 або 316, є обов’язковими для забезпечення стабільної роботи.

Q3: Чи досягають кульові крани 3PC нульовий витік?

A: Кульові крани з різьбою преміум-класу 3PC мають повністю закриту конструкцію та високоточні ущільнювальні аксесуари з PTFE. Вони можуть реалізувати повний нульовий витік під номінальним робочим пресомповністю відповідає суворим вимогам до герметизації промислових трубопроводів високого стандарту.

6. Висновок

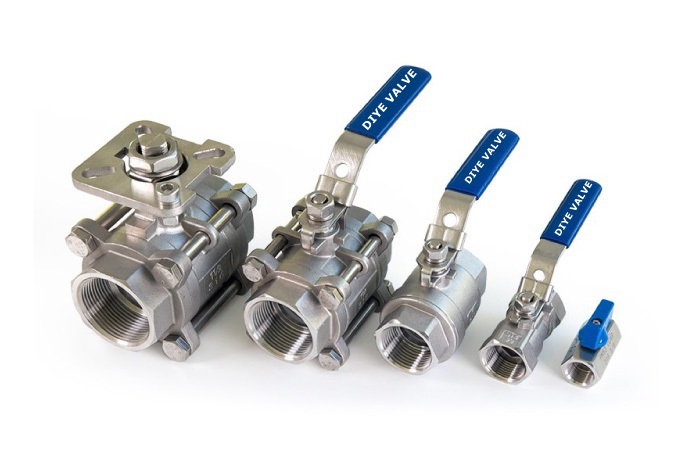

Висновок1 різьбові кульові крани PC, 2PC та 3PC відповідають сценаріям застосування промислових трубопроводів низького, середнього та високого класу відповідно. Під час вибору клапана немає універсального найкращого варіанту, лише той, який найбільше підходить для реальних умов роботи. Diye Valve пропонує повний асортимент 1PC, 2PC і 3PC кульових кранів з різьбою з нержавіючої сталі марок нержавіючої сталі 304 і 316. Усі наші продукти відповідають міжнародним стандартам тиску, проходять суворі випробування на тиск і герметичність перед доставкою та підтримують індивідуальні рішення для задоволення різноманітних глобальних потреб у закупівлях проектів.
