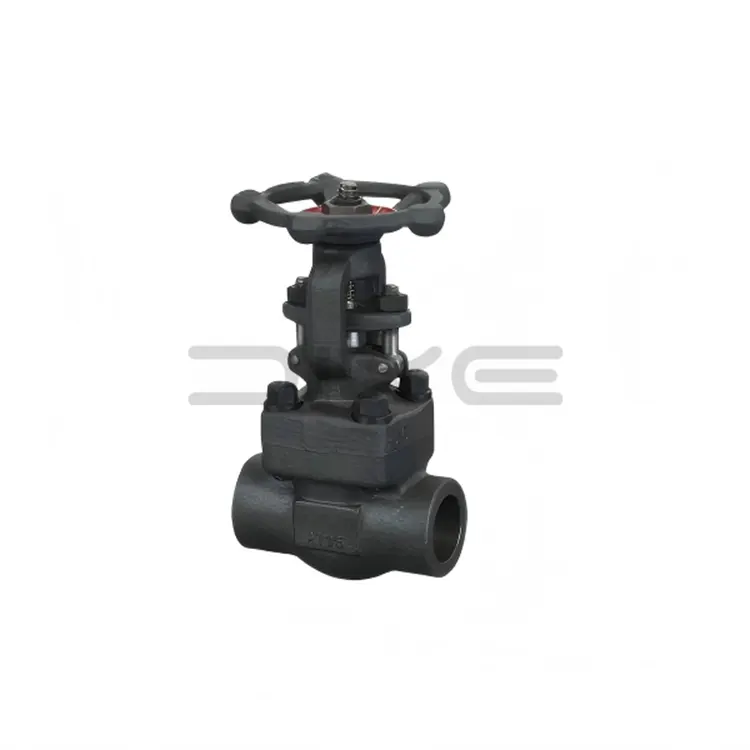

A засувка з кованої сталіце промисловий запірний клапан, призначений для запуску або зупинки потоку рідини шляхом переміщення затвора вертикально в канал потоку або з нього. Його ковані компоненти, що підтримують тиск, компактні варіанти конструкції та доступність різних матеріалів і класів тиску роблять його практичним вибором для вимогливих систем трубопроводів, включаючи нафтогазові установки, електростанції, хімічні технологічні установки та парові установки.
Однак вибір правильного клапана передбачає більше, ніж вибір номінального розміру труби. Покупці повинні оцінити робочий тиск, температуру, сумісність рідин, кінцеві з’єднання, відповідні стандарти та вимоги до обслуговування. У цьому посібнику пояснюється, як працюють ковані сталеві засувки, де вони використовуються та як вибрати відповідний продукт для надійної довгострокової служби.
Зміст
- Що таке кована засувка?
- Як працює кована засувка?
- Які його основні переваги?
- Де використовуються ковані сталеві засувки?
- Які матеріали доступні?
- Які типи та кінцеві з’єднання доступні?
- Як це порівнюється з засувкою із литої сталі?
- Як покупцям вибрати правильний клапан?
- Як його встановити та обслуговувати?
- Яких поширених помилок при покупці слід уникати?
- Часті запитання
1. Що таке засувка з кованої сталі?
Засувка з кованої сталі — це механічна засувка, корпус якої та, залежно від конструкції, інші компоненти, що містять тиск, виготовлені з кованої сталі. Під час кування нагрітому металу надають форму під дією стискаючої сили. Цей процес може створити відносно однорідну структуру матеріалу та зменшити типи внутрішніх розривів, пов’язаних з деякими процесами лиття, хоча остаточна якість усе ще залежить від специфікацій матеріалу, практики кування, термічної обробки, механічної обробки та перевірки.
Елементи керування клапаном проходять через рухомий затвор, який зазвичай називають клином. Коли клапан повністю відкритий, заслінка відходить від основного каналу потоку. Коли він повністю закритий, він зачіпає посадочні поверхні, щоб перервати потік.
Ковані сталеві засувки зазвичай вибирають для невеликих промислових трубопроводів і робіт з високим тиском. Компактні ковані сталеві клапани часто специфікуються згідно з API 602, залежно від сфери застосування стандарту та вибраного дизайну продукту.
2. Як працює кована засувка?
Кований сталевий засув використовує лінійний рух засувки для забезпечення регулювання потоку. Більшість ручних конструкцій працюють за допомогою маховичка, з’єднаного з різьбовим штоком. Залежно від конструкції шток помітно піднімається під час роботи або залишається у фіксованому вертикальному положенні під час обертання для переміщення воріт.
Відкриття клапана
Обертання маховичка в напрямку відкривання відсуває ворота від зони сидіння. Після того, як затвор звільнить прохідний канал, рідина може проходити через клапан з відносно невеликими перешкодами порівняно з багатьма конструкціями дроселюючого клапана.
Закриття клапана
Обертання маховика в протилежному напрямку переміщує ворота до сидінь. Правильно підібрані посадочні поверхні встановлюють призначену функцію відключення, коли клапан досягає свого зазначеного закритого положення.
Чому робоче положення має значення
Засувки в основному призначені для роботи з повністю відкритим або повністю закритим способом. Утримання звичайного шиберного клапана частково відкритим протягом тривалого періоду може призвести до того, що шибер і посадочні поверхні піддадуться високошвидкісному потоку, вібрації, ерозії та нерівномірному зносу. Якщо потрібне безперервне регулювання потоку, краще підійде правильно підібраний запірний або регулюючий клапан.
Фактичний робочий крутний момент клапана, пропускна здатність і продуктивність закриття залежать від його конструкції, розмірів, перепаду тиску, характеристик рідини та стану. Покупці повинні використовувати документацію виробника, а не припускати, що всі ковані сталеві засувки працюють однаково.
3. Які основні переваги кованих сталевих засувок?
3.1 Міцність для вимогливого обслуговування
Правильно виготовлені ковані компоненти можуть запропонувати сприятливі механічні властивості та консистенцію матеріалу. Це робить ковані сталеві конструкції привабливими для застосувань, пов’язаних із підвищеним тиском, коливаннями температури та вимогливими умовами експлуатації, коли вибраний матеріал і конструкція клапана підходять.
3.2 Компактні варіанти установки
Багато кованих сталевих засувок доступні в компактних конфігураціях для малих технологічних ліній, допоміжних трубопроводів, з’єднань приладів, дренажів і вентиляційних отворів. Їх розміри можуть бути корисними, якщо простір для встановлення обмежений.
3.3 Кілька варіантів матеріалу
Залежно від асортименту покупці можуть вибрати вуглецеву сталь, низькотемпературну вуглецеву сталь, леговану сталь або нержавіючу сталь. Підбір матеріалу до технологічної рідини та температури допомагає керувати ризиками корозії, механічними вимогами та терміном служби.
3.4 Проста функція ізоляції
Засувний механізм призначений для роботи «вмикання-вимкнення», а не для постійного регулювання потоку. У відповідних застосуваннях це забезпечує чітку експлуатаційну мету та може спростити проектування системи.
3.5 Гнучкі конфігурації підключення
Залежно від розміру клапана, класу тиску, виробника та стандарту конструкції можуть бути доступні різьбові, муфтові зварні, стикові та фланцеві з’єднання. Ця гнучкість дозволяє інженерам координувати клапан з існуючими системами трубопроводів.
- Потенційно сприятлива міцність і структурна послідовність від відповідної кованої конструкції.
- Компактні конструкції для вибраних застосувань малого діаметра.
- Варіанти матеріалів для різних вимог до тиску, температури та корозії.
- Практична ізоляція технологічних рідин у сумісних системах.
- Варіанти підключення, які підтримують різні вимоги до встановлення.
4. Де використовуються ковані сталеві засувки?
Придатність кованої сталевої засувки залежить від умов експлуатації та затвердженої специфікації конструкції. Загальні області застосування включають наступне.
Переробка нафти і газу
Клапани з кованої сталі можна встановлювати в технологічних трубопроводах, допоміжних лініях, точках відбору проб, дренажах та інших ізоляторах. Перед вибором необхідно встановити сумісність матеріалів, номінальні показники тиску та температури та будь-які вимоги до використання кислих речовин.
Системи виробництва електроенергії та пари
Електростанції використовують запірну арматуру в допоміжних службах, пов’язаних з парою, системах живлення та інших технологічних лініях. Експлуатація при високих температурах вимагає ретельної оцінки міцності матеріалу, показників тиску та температури, ущільнювальних матеріалів і температурного циклу.
Хімічні та нафтохімічні підприємства
Хімічна обробка може включати агресивні рідини, високі температури або небезпечні середовища. Може знадобитися нержавіюча сталь або відповідний сплав, але жоден матеріал не можна вважати універсально стійким до корозії. Сумісність має бути підтверджена для фактичної хімічної концентрації, температури та робочого середовища.
Промислові комунальні послуги
Компанії зі стисненням, системи водопостачання, теплове обладнання та загальні промислові трубопроводи можуть використовувати ковані сталеві засувки, якщо клас тиску, матеріал і з’єднання клапана відповідають вимогам проекту.
5. Які матеріали доступні для кованих сталевих засувок?
Вибір матеріалу впливає на збереження тиску, температурну здатність, стійкість до корозії та загальні вимоги до обслуговування. Поширені сімейства матеріалів включають наступні приклади.
| матеріал | Типові характеристики | Міркування щодо вибору |
|---|---|---|
| Вуглецева сталь ASTM A105 | Звичайна кована вуглецева сталь для загального промислового використання | Перевірте застосовний діапазон температур, номінальний тиск і сумісність рідин. |
| ASTM A350 LF2 | Кована вуглецева сталь призначена для відповідного застосування при низьких температурах | Підтвердьте вимоги до випробувань на удар і мінімальну розрахункову температуру. |
| ASTM A182 F11 / F22 | Марки легованої сталі, що використовуються в окремих високотемпературних службах | Перевірте застосовну термічну обробку, марку матеріалу та межі тиску та температури. |
| ASTM A182 F304 / F316 | Варіанти з нержавіючої сталі для окремих корозійних середовищ | Оцініть хімічну сумісність, вплив хлоридів і необхідну стійкість до корозії. |
Ці приклади не є взаємозамінними, і таблиця не є заміною затвердженої специфікації матеріалу. Точна марка має бути доступна в асортименті виробника та сумісна з відповідним стандартом конструкції клапана.
Не ігноруйте внутрішні компоненти
Сам по собі матеріал корпусу не визначає повну продуктивність клапана. Покупцям також слід переглянути затвор або клин, шток, поверхні сидіння, ущільнювач, прокладку капота та інші компоненти, що стикаються з вологою або під впливом тиску. Матеріали обрізки та ущільнення повинні відповідати рідині та очікуваним умовам експлуатації.
6. Які типи та кінцеві з’єднання доступні?
6.1 Конфігурація капота
Конструкція кришки з болтами використовує кріплення для з’єднання кришки з корпусом клапана. Для певних застосувань і діапазонів продуктів може бути доступна конструкція герметичної або зварної кришки. Відповідна конфігурація залежить від зазначеного стандарту, класу тиску, стратегії обслуговування та конструкції виробника.
6.2 Конструкції з висхідним і непідйомним штоком
У конфігурації з висхідним штоком шток рухається вгору, коли відкривається клапан, допомагаючи операторам візуально визначити положення воріт. Розташування штока, що не піднімається, підтримує відносно постійну зовнішню висоту штока, що може бути корисним, якщо вертикальний зазор обмежений. Доступні конфігурації залежать від конструкції.
6.3 Параметри завершення підключення
| Підключення | Типове використання | Ключове міркування |
|---|---|---|
| Різьбовий | Сумісні системи трубопроводів малого діаметра | Перевірте форму різьби, розмір, спосіб ущільнення та застосовні обмеження тиску. |
| Розтрубне зварювання | Вибрані малопрохідні зварні трубопроводи | Перевірте розміри розетки, процедури зварювання та вимоги до встановлення. |
| Зварювання встик | Зварні трубопровідні системи, де зазначено | Підтвердьте підготовку кінців, сумісність товщини стінок і вимоги до зварювання. |
| Фланцеві | Системи трубопроводів, які потребують роз’ємних з’єднань | Відповідайте розмірам фланця, облицюванню, прокладці, болтам і номінальному тиску. |
Не всі з’єднання доступні для кожного розміру чи класу тиску. Замість того, щоб покладатися на загальний опис продукту, у специфікації придбання має бути чітко визначено потрібне підключення.
7. Як кована засувка відрізняється від засувки з литої сталі?
Основною відмінністю є виробничий процес, який використовується для формування корпусу клапана та інших відповідних компонентів. Кування формує твердий метал під дією сили стиснення, тоді як лиття формує компоненти, заливаючи розплавлений метал у форму. Кожен метод може виробляти надійні клапани, якщо конструкція, засоби контролю виробництва, матеріали та вимоги до перевірки відповідні.
| Фактор порівняння | Засувка із кованої сталі | Засувка із литої сталі |
|---|---|---|
| Процес виготовлення | Металу надають форму за допомогою кування. | Розплавлений метал формується в формі. |
| Загальне позиціонування продукту | Компактні та малорозмірні пристрої, включаючи багато конструкцій високого тиску. | Часто використовується для клапанів великих розмірів і широкого діапазону промислових трубопровідних систем. |
| Структура матеріалу | Може забезпечити сприятливу плинність зерна та консистенцію матеріалу. | Якість залежить від конструкції лиття, контролю процесу та перевірки дефектів. |
| Гнучкість дизайну | Залежить від потужності кування, геометрії та вимог до обробки. | Може вмістити складні форми та більші конфігурації тіла. |
| Пріоритет відбору | Враховуйте якість кування, стандарт конструкції, розмір і умови експлуатації. | Враховуйте якість лиття, стандарт конструкції, розмір і умови експлуатації. |
Жодна конструкція автоматично не є найкращим вибором для кожного застосування. Кований клапан може бути кращим для компактної лінії високого тиску, тоді як литий клапан може бути більш практичним для системи з більшим діаметром. Правильне рішення має ґрунтуватися на технічних вимогах, затверджених стандартах, сертифікації матеріалів і загальній вартості життєвого циклу, а не лише на термінології виробництва.
8. Як покупці можуть вибрати правильний кований сталевий засув?
Для груп із закупівель неповна специфікація клапана може призвести до затримок пропозиції, неправильних поставок, труднощів із встановленням або невідповідної продуктивності. Під час підготовки запиту використовуйте наступний контрольний список.
Запитуючи пропозицію від Wenzhou Diye Valve And Fittings Co., Ltd., покупці можуть використовувати цей контрольний список, щоб упорядкувати технічні вимоги та зменшити ризик повторного уточнення специфікацій.
Остаточний вибір і затвердження клапана повинен виконувати кваліфікований персонал відповідно до застосовного коду трубопроводу, специфікації проекту та сертифікованої документації виробника.
9. Як встановлювати та обслуговувати засувку з кованої сталі?
Перед монтажем
- Перевірте паспортну табличку, ідентифікацію матеріалу, клас тиску, розмір, кінцеві з’єднання та специфікацію придбання.
- Перевірте клапан на наявність пошкоджень під час транспортування, забруднення, корозії або пошкодження ущільнювальних поверхонь.
- Переконайтеся, що клапан сумісний із середовищем у лінії та фактичними умовами тиску та температури.
- Підтримуйте внутрішній прохід чистим і захищайте відкриті кінці до встановлення.
Під час встановлення
- Дотримуйтесь інструкцій виробника щодо встановлення та відповідних процедур трубопроводів.
- Вирівняйте клапан із трубопроводом, не натискаючи на корпус або не використовуючи клапан для виправлення зміщення трубопроводу.
- Використовуйте відповідні прокладки, кріпильні елементи, матеріали для ущільнення різьби та процедури зварювання для вибраного з’єднання.
- Не допускайте пошкодження тепла або сміття під час зварювання внутрішніх компонентів, ущільнень або посадочних поверхонь.
- Переконайтеся, що ручним штурвалом або приводом можна безпечно керувати та що є достатній простір для обслуговування.
Під час поточного технічного обслуговування
Встановіть графік перевірки на основі серйозності обслуговування, частоти роботи, рекомендацій виробника та процедур безпеки на місці. Перевірте наявність зовнішніх витоків навколо ущільнення штока та з’єднання кришки, корозії, незвичайного робочого опору та видимих пошкоджень. Дослідіть будь-яку втрату ефективності відключення, перш ніж це стане більшою проблемою експлуатації.
Перед оглядом або техобслуговуванням ізолюйте систему, скиньте в ній тиск, злийте або продуйте відповідну секцію за потреби та перевірте безпечні умови. Ніколи не послаблюйте частини, що перебувають під тиском, коли клапан знаходиться під тиском. Небезпечні рідини, високі температури та тиск вимагають належного контролю та кваліфікованого персоналу.
10. Яких поширених помилок при покупці слід уникати?
Вибір тільки за класом тиску
Клас тиску не означає один універсальний допустимий тиск за кожної температури. Перевірте номінальний тиск і температуру для конкретного матеріалу та обмеження повного вузла клапана.
Ігнорування рідини та внутрішніх матеріалів
Міцний кований корпус не може компенсувати несумісність штока, сідла, сальника чи прокладки. Перегляньте повний опис матеріалів для запланованої послуги.
Використання засувки для постійного дроселювання
Звичайні засувки призначені в основному для ізоляції. Для безперервної модуляції розгляньте контрольний клапан або іншу конструкцію, спеціально розроблену для дроселювання.
Припустимо, що кожен виробник пропонує однакову конфігурацію
Діапазони розмірів, класи тиску, розташування кришки, комбінації оздоблення та кінцеві з’єднання відрізняються залежно від лінійки продуктів. Перед замовленням отримайте письмову специфікацію та підтвердьте точну конфігурацію.
Прогляд документів перевірки
Для критично важливих застосувань низька пропозиція без необхідної відстежуваності матеріалу або документації випробувань може створити додатковий ризик проекту. Визначте вимоги до документації перед покупкою.
Належна практика закупівель починається з повної технічної специфікації та закінчується перевіркою того, що поставлений клапан відповідає затвердженій документації.
11. Часті запитання
Q1. Яке основне призначення кованої сталевої засувки?
Його основне призначення - ізолювати трубопровід, пропускаючи або припиняючи потік рідини. Зазвичай він призначений для повністю відкритої або повністю закритої роботи, а не для постійного регулювання потоку.
Q2. Чи підходить засувка з кованої сталі для систем високого тиску?
Він може бути придатним, якщо його конструкція, матеріали, клас тиску, температурні межі та кінцеві з’єднання відповідають експлуатаційним вимогам. Фактично допустимий тиск необхідно перевірити за допомогою відповідних таблиць номінальних показників і сертифікованої документації на продукт.
Q3. Що таке API 602?
API 602 є загальноприйнятим стандартом для компактних сталевих шиберів, прохідних і зворотних клапанів у межах визначеної сфери застосування. Покупці повинні перевірити відповідне видання, тип клапана, діапазон розмірів і вимоги до проекту.
Q4. Який матеріал краще для кованої засувки?
Немає єдиного найкращого матеріалу для кожного застосування. Стандарт ASTM A105 зазвичай використовується для роботи з вуглецевою сталлю, A350 LF2 для використання при певних низьких температурах, легована сталь для обраних умов підвищеної температури та нержавіюча сталь для відповідних корозійних середовищ. Остаточний вибір залежить від умов процесу та відповідної специфікації.
Q5. Чи можна використовувати кований сталевий затвор для пари?
Так, певні конструкції та комбінації матеріалів придатні для парової служби. Перед установкою покупці повинні підтвердити тиск пари, температуру, марку матеріалу, сумісність упаковки та прокладки, а також відповідні показники тиску та температури.
Q6. Чим відрізняється кована засувка від литої?
Основною відмінністю є процес виготовлення. Кування формує твердий метал під дією сили стиснення, тоді як лиття формує компоненти з розплавленого металу. І те, і інше може бути доцільним, якщо належним чином дотримано вимог до якості виробництва, дизайну, перевірки та експлуатації.
Q7. Яке кінцеве з'єднання вибрати?
Вибір залежить від розміру труби, класу тиску, конструкції трубопроводу, вимог до встановлення та відповідного стандарту. Різьбові з’єднання та зварні з’єднання з муфтою є звичайними у вибраних конструкціях з малим отвором, тоді як з’єднання з стиковим зварюванням і фланців можуть відповідати іншим системним вимогам.
Q8. Як я можу зменшити ризик витоку?
Укажіть сумісні матеріали та ущільнювальні компоненти, перевірте необхідні перевірки та випробування тиском, встановіть клапан відповідно до інструкцій виробника та встановіть процедури планових перевірок. Запобігання протіканню залежить від повного складання та правильної практики експлуатації.
Q9. Яку інформацію я повинен надати, коли запитую цінову пропозицію?
Надайте розмір клапана, кількість, клас тиску, робочий тиск і температуру, текуче середовище, матеріали корпусу та оздоблення, торцеве з’єднання, відповідні стандарти, необхідні документи та місце доставки. Технічний паспорт або специфікація трубопроводу можуть допомогти уточнити технічні вимоги.
Q10. Як я можу переконатися, що засувка з кованої сталі відповідає вимогам мого проекту?
Ознайомтеся з технічними даними виробника, застосовними стандартами проектування, сертифікатами матеріалів, інформацією про розміри, документацією перевірки та випробування тиском, а також будь-якими схваленнями для конкретного проекту. Підтвердьте всі важливі вимоги, перш ніж розмістити замовлення.
Висновок
Кований сталевий засув може забезпечити надійну ізоляцію трубопроводу, якщо конструкція, матеріал, номінальний тиск і температура та тип з’єднання правильно підібрані відповідно до застосування. Його компактні варіанти конструкції та доступність різних марок матеріалів роблять його корисним для вибраних систем нафти та газу, виробництва електроенергії, хімічної обробки, пари та промислових комунальних систем.
Найефективніше рішення про покупку не залежить від ціни. Чітко визначена технічна специфікація, відповідні вимоги до перевірки, перевірена сумісність матеріалів і правильна практика встановлення допомагають зменшити кількість збоїв, яких можна уникнути, і підтримують довгострокову експлуатаційну надійність.
Для покупців, які оцінюють ковані сталеві засувки, робота з постачальником, який може уточнити конфігурації продукту та вимоги до документації, є важливим кроком до успішного проекту.
