Фланець для зварювання

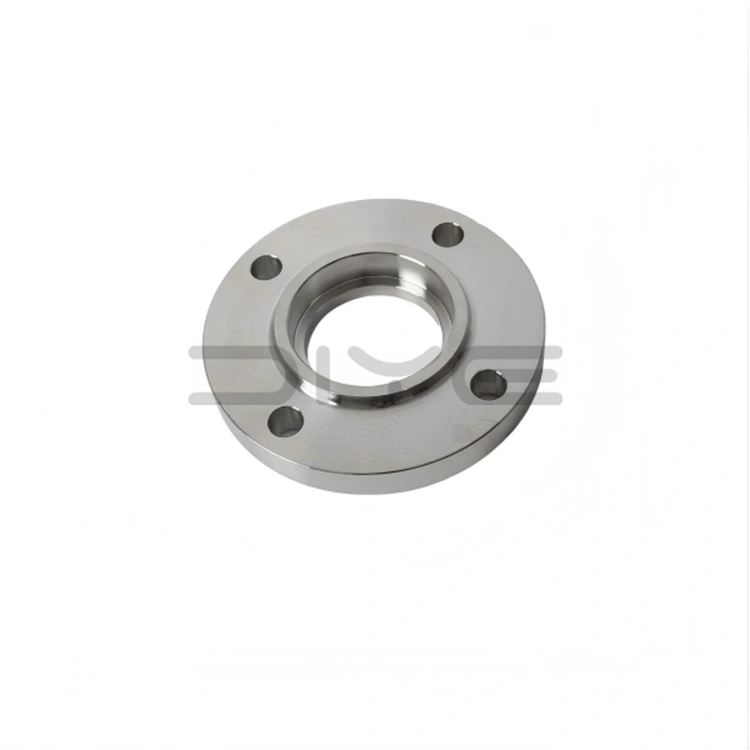

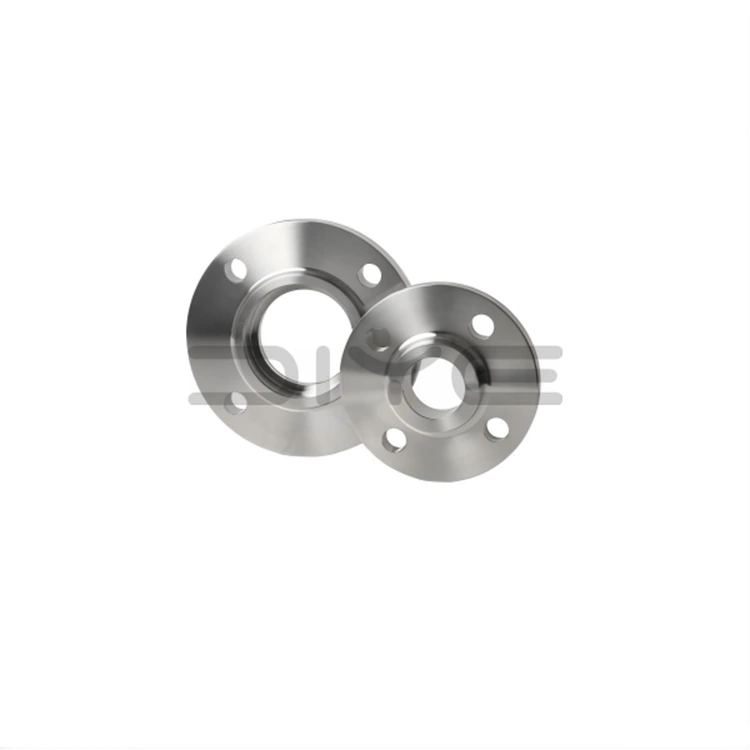

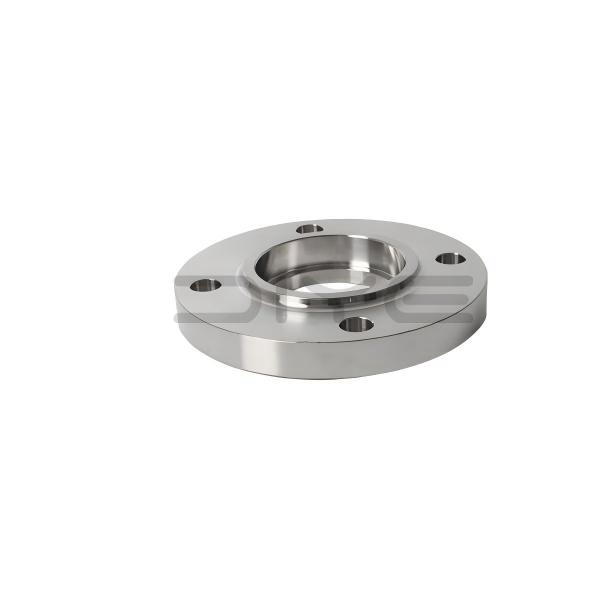

Фланець для зварювання в муфту — це кований фланець із горловиною з внутрішньою канавкою на одному кінці. Під час монтажу сталева труба вставляється в розтруб і закріплюється зовнішнім кутовим швом, що усуває необхідність скошування кінця труби або використання опорної пластини для стикового зварювання. Продукти переважно виготовляються відповідно до стандартів ASME B16.5, що охоплюють номінальний тиск від класу 150 до класу 2500, що робить його кращим роз’ємним з’єднанням для систем трубопроводів малого діаметра високого тиску.

Стандартні типи ущільнювальної поверхні

1. RF (з піднятою поверхнею): основний промисловий тип, сумісний зі спіральними прокладками та прокладками з PTFE, підходить для загальних умов експлуатації.

2. RJ (кільцеве з’єднання): призначене для умов екстремально високих температур і високого тиску, сумісне з металевими кільцевими прокладками.

3. MFM (відповідна поверхня): запобігає ерозії та стисненню прокладки, покращуючи стабільність ущільнення в суворих умовах.

Принцип роботи та процес зварювання

1. Вставлення труби: вставте трубу в розтруб, доки вона не торкнеться внутрішньої сходинки, а потім трохи втягніть, щоб забезпечити зазор від теплового розширення.

2. Кутове зварювання: Виконайте безперервне зовнішнє кутове зварювання на стику зовнішньої стінки труби та горловини фланця.

3. Ущільнення та зняття напруги: зварний шов забезпечує структурну фіксацію та ущільнення; внутрішній зазор поглинає теплове розширення, запобігаючи розтріскуванню швів.

4. Неруйнівний контроль: зварний шов може бути підданий PT тесту на проникнення, щоб забезпечити точне ущільнення критичних систем малого діаметра.

Основні структурні переваги

1. Самоцентруючий зварювальний фланець з муфтою: вбудований фланець для зварювання з муфтою забезпечує автоматичне вирівнювання труби, спрощуючи установку та забезпечуючи високу коаксіальність.

2. Інтегральна кована структура: цільна кована шия забезпечує відмінну жорсткість і стабільний опір тиску.

3. Ефективне та зручне зварювання: потрібні лише зовнішні кутові шви, що забезпечує швидке будівництво та усуває потребу у зварюванні з повним проплавленням.

4. Захист від термічної напруги: спеціальний розширювальний зазор передбачений у нижній частині труби для зняття високотемпературного теплового навантаження та запобігання руйнуванню з’єднання.

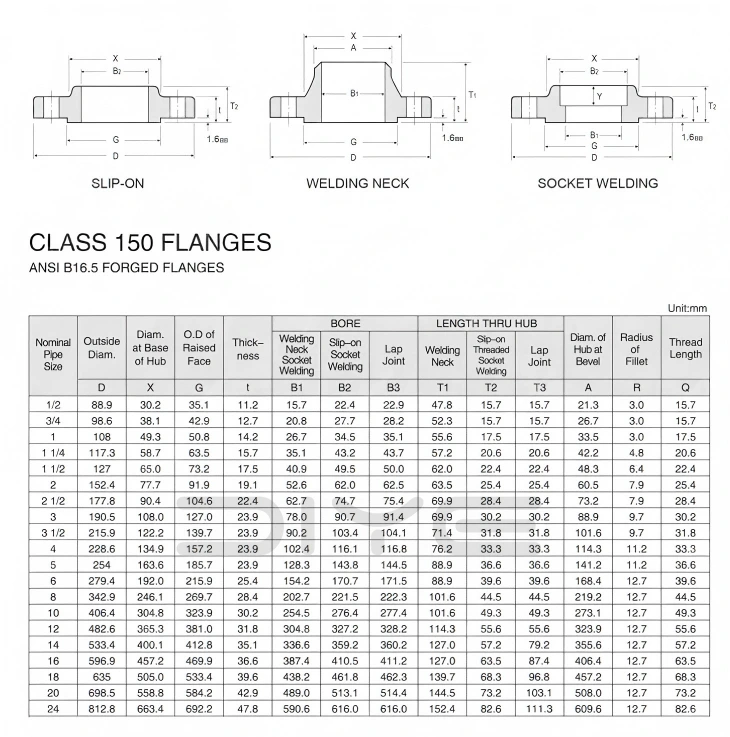

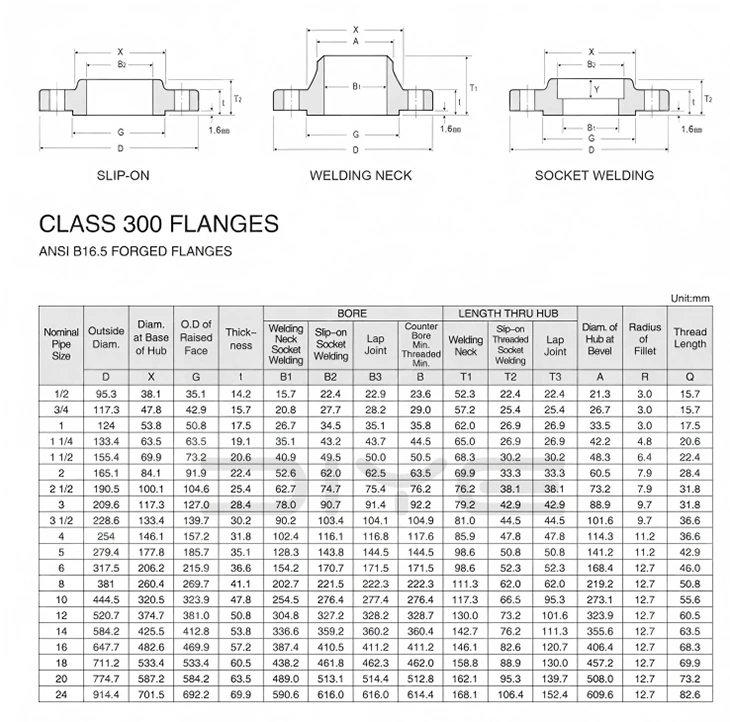

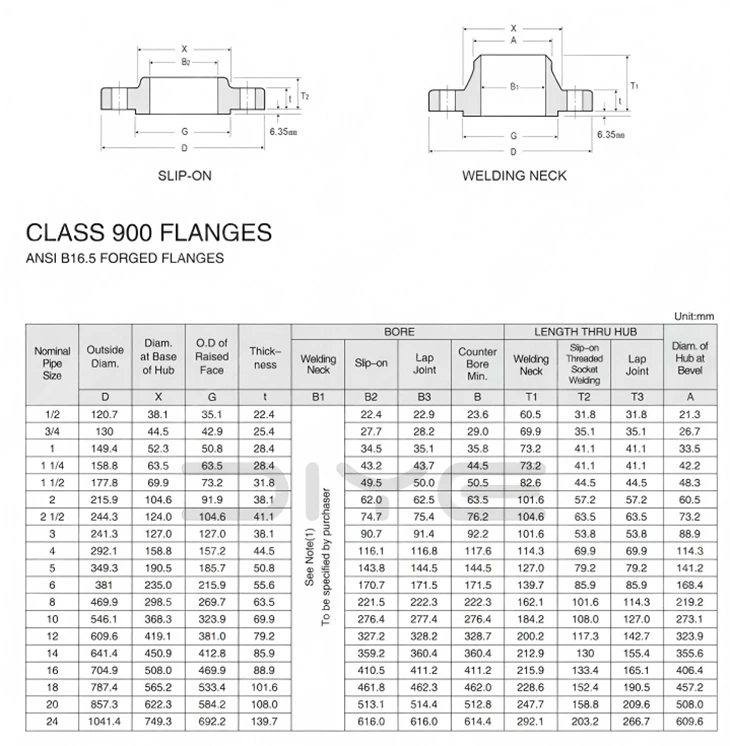

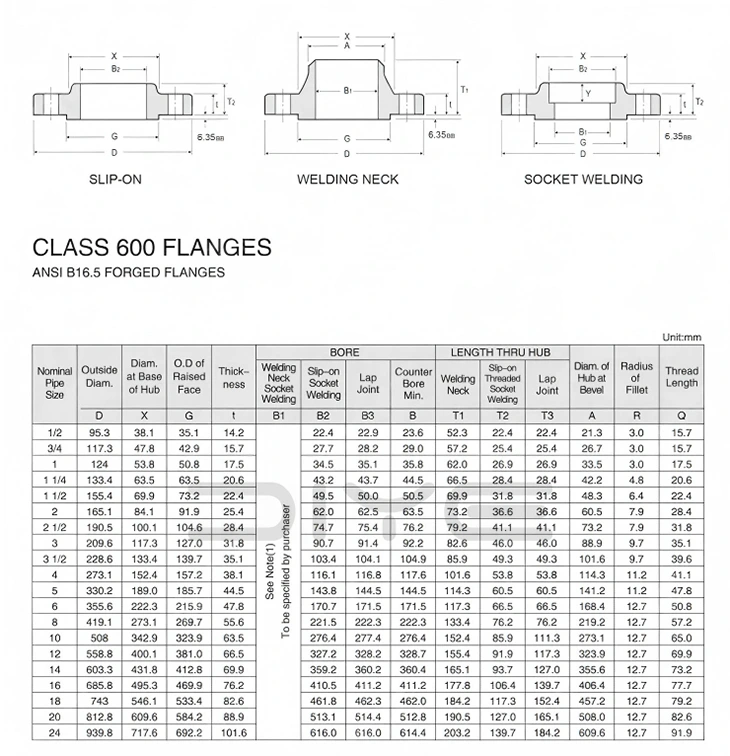

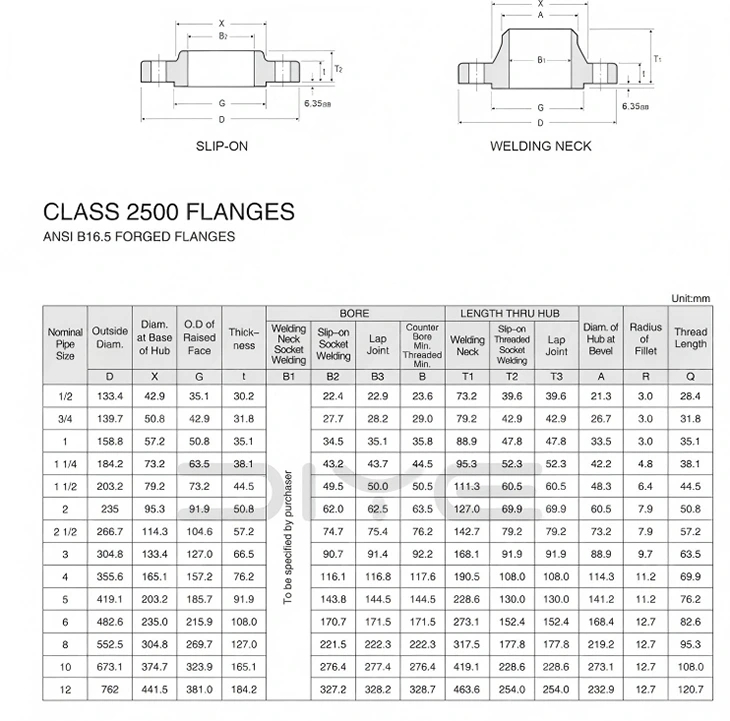

Технічні характеристики та варіанти матеріалів

1. Стандартні розміри: переважно DN15–DN50 (NPS 1/2″–2″), оптимізовані для систем високого тиску малого діаметра.

2. Номінальний тиск: зазвичай використовуються специфікації класу 300/600 і вище, придатні для умов середнього та високого тиску.

3. Типи матеріалів: доступні з вуглецевої сталі ASTM A105, нержавіючої сталі 304/316L, легованої сталі та низькотемпературної кованої сталі.

Сценарії застосування та можливості обслуговування

Зварювальні фланці DIYE VALVE широко використовуються в нафтогазових, хімічних, енергетичних та міжнародних інженерних проектах. Ми пропонуємо стандартні розміри на складі, а також повністю індивідуальні рішення для нестандартних розмірів і спеціальних матеріалів. Кожен продукт постачається з повним оригінальним звітом про перевірку якості від виробника, сертифікатом матеріалу, даними дефектоскопії та повним набором експортних документів, що забезпечує повну відповідність вимогам різних проектів у всьому світі.
