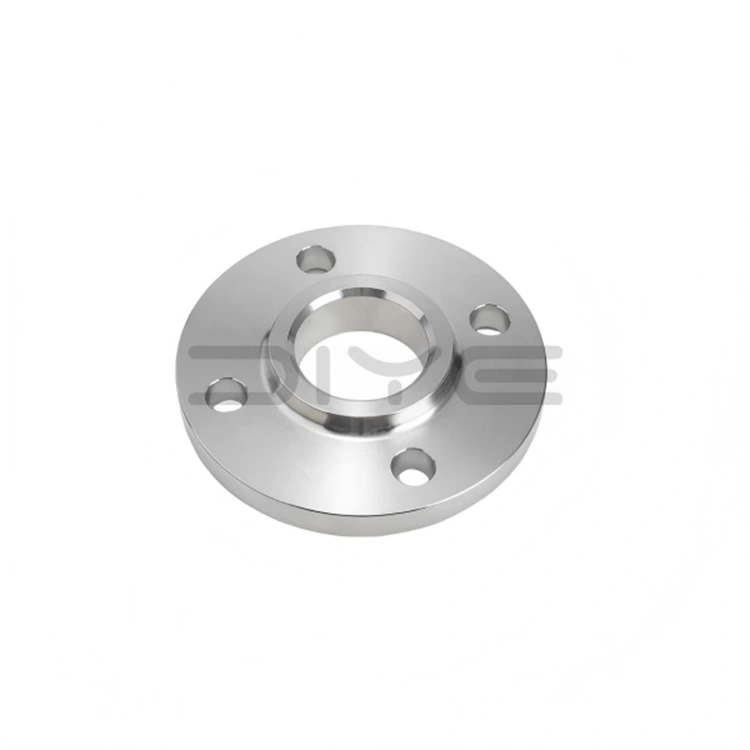

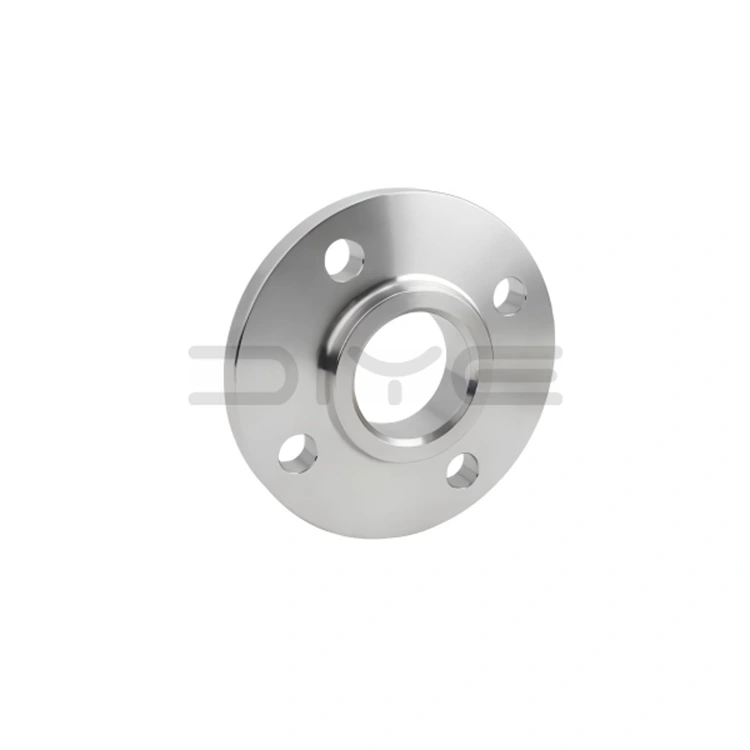

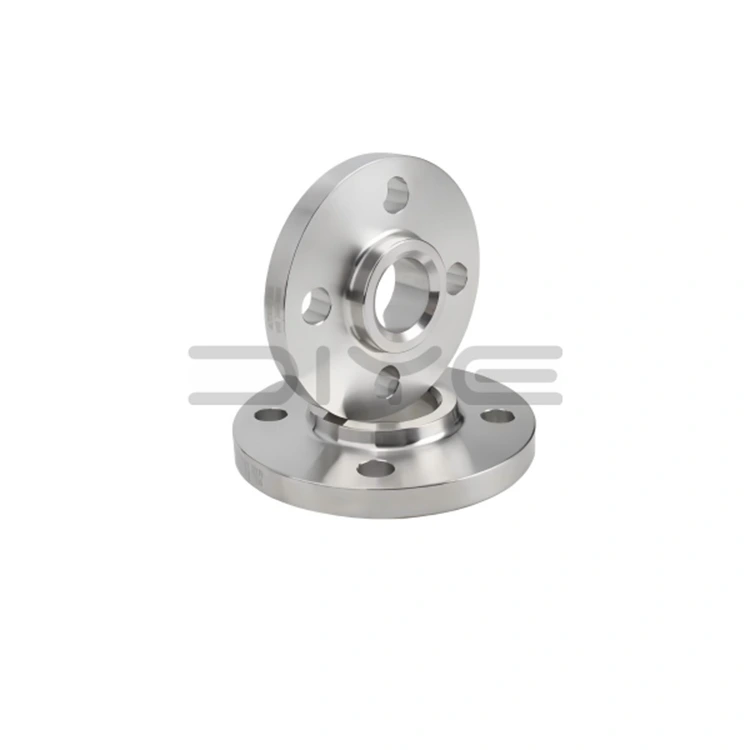

Насувний зварювальний фланець

Насувні зварювальні фланці є основним продуктом DIYE VALVE, який використовується для досягнення роз’ємних з’єднань між трубами, клапанами, насосами та резервуарами під тиском. Вони відрізняються простою конструкцією, зручним монтажем і високою економічною ефективністю, що робить їх одними з найбільш широко використовуваних типів фланців у промисловій сфері.

Їх основний принцип роботи полягає у створенні надійного ущільнення шляхом стиснення прокладки, що запобігає витоку середовища під час роботи трубопроводу. Одночасно вони підвищують структурну міцність з’єднання труб, протистоять вібрації та тиску, полегшують перевірку обладнання, технічне обслуговування та модифікацію трубопроводу, а також знижують витрати на експлуатацію та обслуговування системи.

Специфікації та стандарти продукції

1. Суворо відповідає міжнародним стандартам

Насувний зварювальний фланець DIYE VALVE суворо відповідає стандартам ASME B16.5 (стандартний діаметр) і ASME B16.47 (користувацький великий діаметр). Відповідні компоненти відповідають стандартам ASTM, забезпечуючи сумісність і взаємозамінність з міжнародними системами трубопроводів.

2. Повний спектр технічних характеристик і можливостей налаштування

- Номінальний тиск: стандартний клас від 150 до 2500, що охоплює більшість робочих умов низького та середнього тиску.

- Стандартні діаметри: NPS 1/2″–24″, підходить для звичайних технологічних трубопроводів.

- Послуги з налаштування: підтримка великих діаметрів, спеціальних діаметрів, спеціальної товщини та спеціальних ущільнювальних поверхонь для задоволення індивідуальних потреб.

3. Варіанти ущільнювальної поверхні

- RF (Raised Face): підходить для звичайних умов експлуатації, найбільш широко використовуваний.

- MFM (змішана поверхня): запобігає від’єднанню прокладки, підходить для середовищ, що містять частки або ерозію.

- FF (плоский): підходить для атмосферного тиску, обладнання та емальованих і пластикових труб.

Основні переваги

1. Висока економічна ефективність: проста структура, низька вартість виробництва, швидкий монтаж, скорочення часу будівництва та зниження витрат на оплату праці.

2. Надійна продуктивність: строгий контроль якості протягом усього процесу від сировини до виробництва, міцний опір тиску, вібрації та можливості запобігання витокам.

3. Широка сумісність: адаптується до різних матеріалів труб і систем трубопроводів, відповідає міжнародним стандартам і полегшує заміну та обслуговування.

Сценарії застосування

Насувний зварювальний фланець широко використовується в хімічних, нафтових, енергетичних, HVAC та різних промислових інженерних проектах, особливо підходить для звичайних технологічних трубопроводів середнього та низького тиску. Це ідеальний вибір трубного з’єднання для сценаріїв, які вимагають зручного встановлення та високої економічної ефективності.

Послуги з доданою вартістю

1. Обробка поверхні: надає послуги травлення та пасивації, а також послуги антикорозійного покриття для продовження терміну служби продукту.

2. Підтримка документації: надає багатомовну технічну документацію та зовнішньоторговельні митні документи для зручності міжнародної торгівлі та використання на місці.

3. Підтримка персоналізації: професійна технічна команда надає комплексні індивідуальні рішення для задоволення конкретних потреб клієнтів.

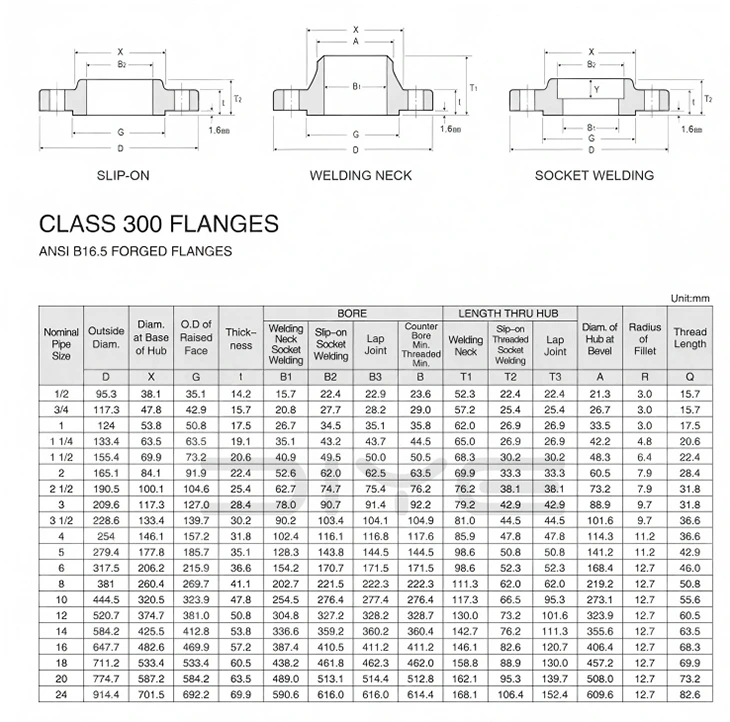

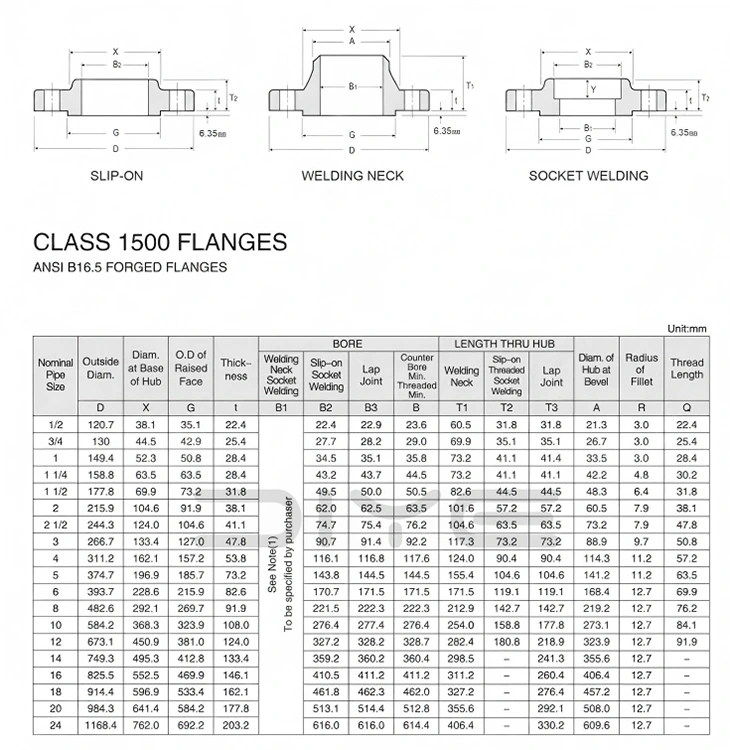

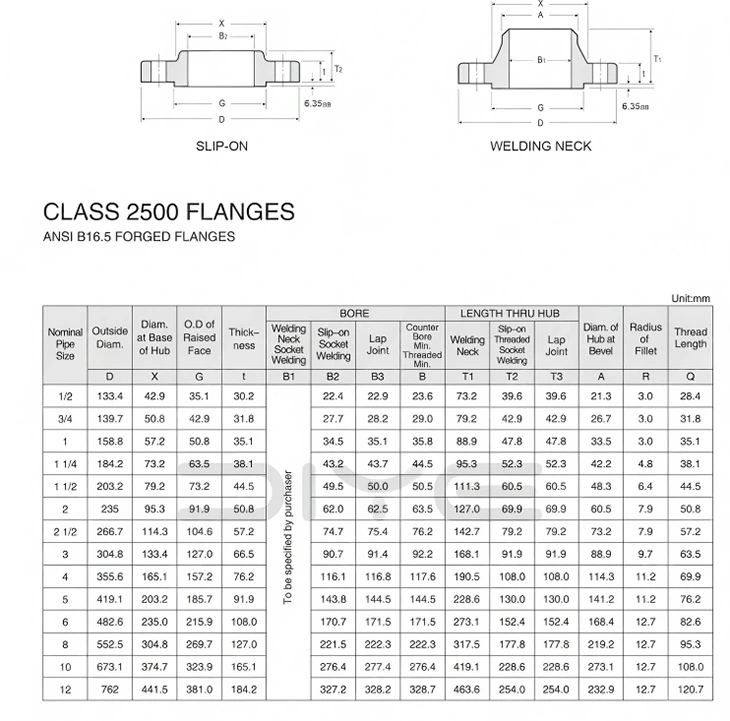

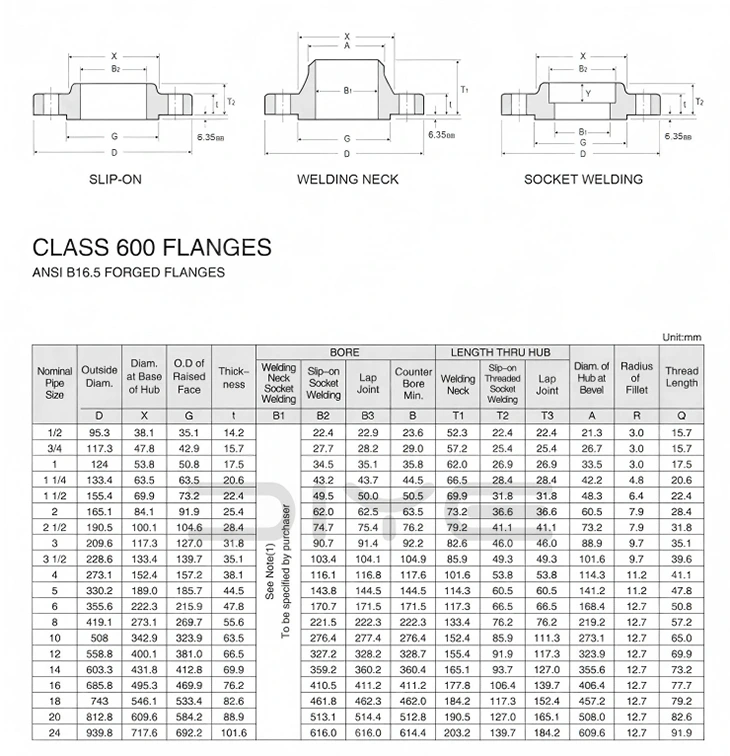

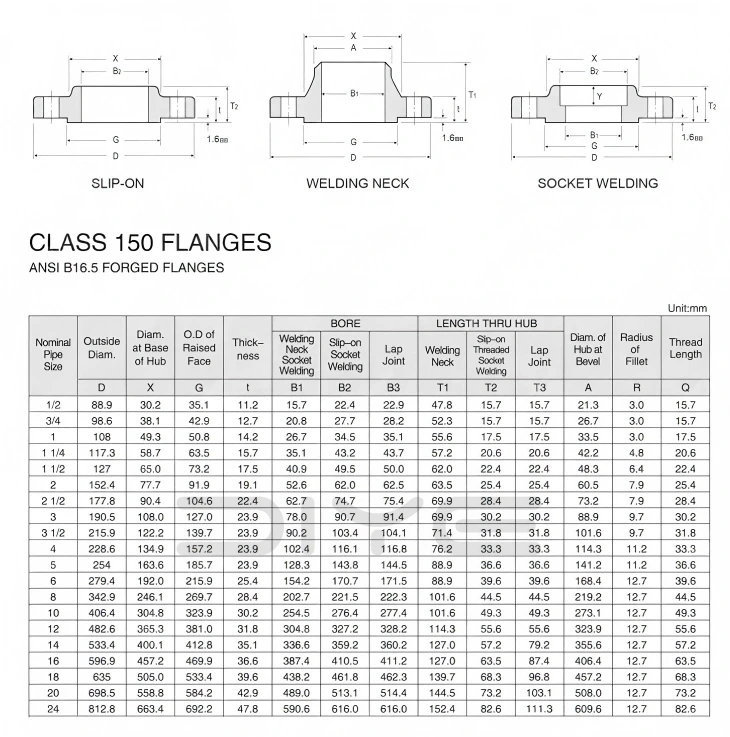

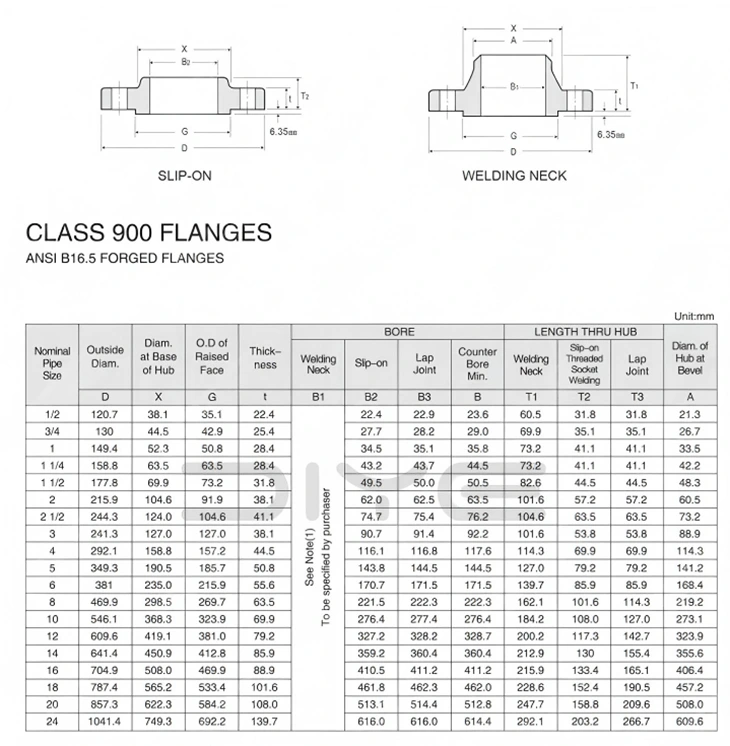

Технічні параметри

DIYE VALVE, китайська фабрика з багаторічним досвідом виробництва та експорту фланців, має професійну технічну команду та сувору систему контролю якості, щоб гарантувати, що кожен насувний зварювальний фланець відповідає міжнародним стандартам і вимогам клієнтів. Ми прагнемо стати постачальником фланців, якому довіряють у всьому світі.

поширені запитання

Q: Які параметри необхідно надати при замовленні фланців американського стандарту?

A: Стандарт (ASME B16.5/B16.47) + розмір NPS + номінальний тиск класу + модель (WN/SO/BL тощо) + ущільнювальна поверхня + матеріал + вимоги до доставки.

Q: Як вибрати між ущільнювальними поверхнями RF і RJ у фланцях американського стандарту?

A: RF (з піднятою поверхнею): універсальний тип, підходить для спіральних прокладок, достатній для більшості робочих умов середнього та низького тиску;

RJ (кільцева з’єднувальна поверхня): ексклюзивно для високих температур і високого тиску, сумісна з металевими восьмикутними/еліптичними кільцевими прокладками, що використовуються для нафтових і газових свердловин, автоклавів і магістральних паропроводів.

З: Яка технічна межа між фланцями ASME B16.5 і B16.47?

A: B16.5: Звичайні трубні фланці, NPS 1/2″～NPS 24″, основна сила для нафтохімічних і технологічних трубопроводів;

B16.47: Трубопровідні фланці великого діаметру, NPS＞24″, розділені на серії A та серії B, які використовуються для трубопроводів великої відстані та великих сполучень у резервуарних парках.

З: Які звичайні сорти вуглецевої сталі/нержавіючої сталі для фланців американського стандарту?

· Поковки з вуглецевої сталі: А105 (для високотемпературних умов роботи);

· Поковки з нержавіючої сталі: A182 F304 / F316L;

· Легована сталь: A182 F11/F22 (для високотемпературної теплової потужності);

· Низькотемпературна сталь: A350 LF2/LF3 (для кріогенних умов роботи).
