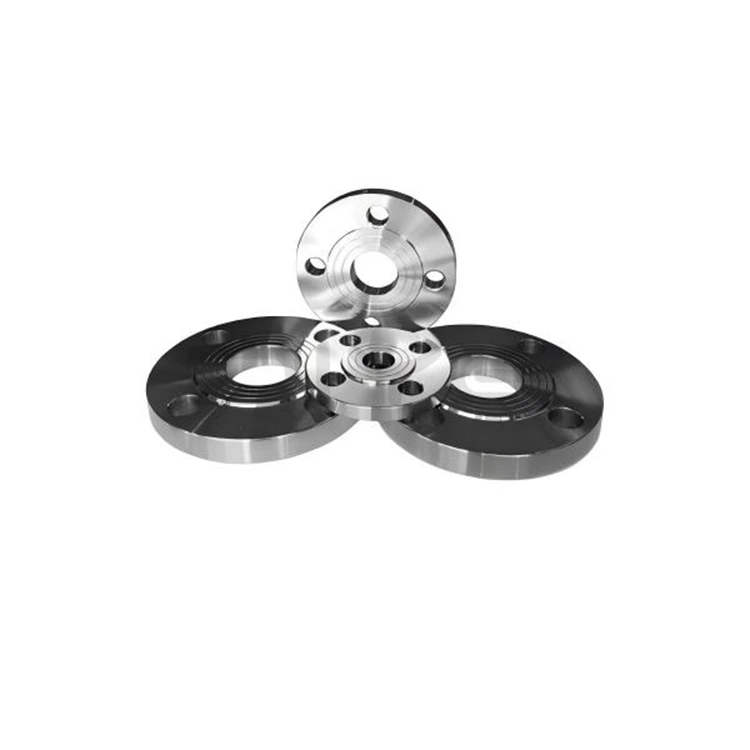

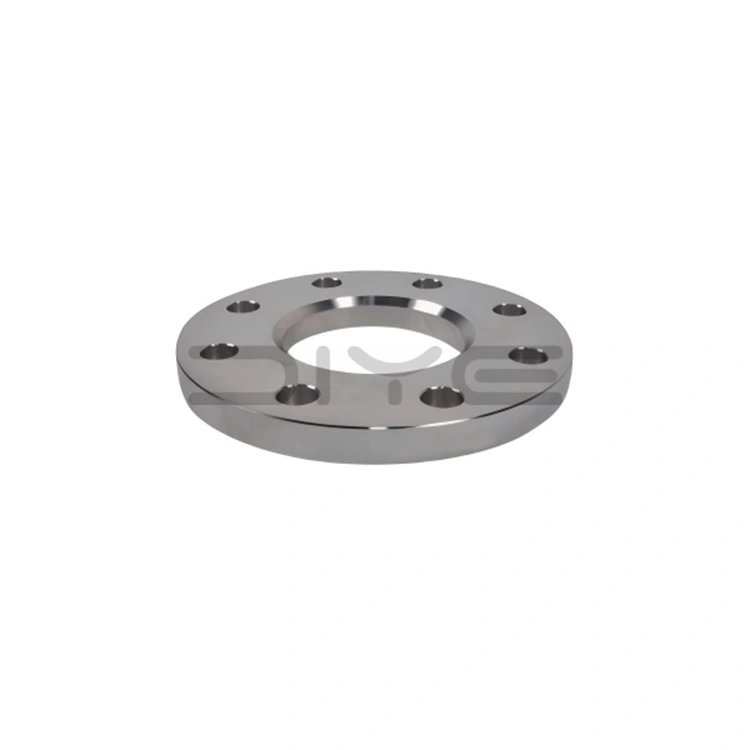

ГОСТ 12820-80 Фланець

Наш фланець ГОСТ 12820-80 виготовляється на основі двох основних систем стандарту ГОСТ, утворюючи повну технічну систему, сумісну як з традиційними російськими специфікаціями трубопроводів, так і зі специфікаціями наступного покоління:

1. ГОСТ 12820-80: Класичний стандарт спеціально для сталевих насувних фланців середнього та низького тиску, придатних для PN 0,1–2,5 МПа, DN10–1600, в основному оснащених ущільнювальними поверхнями RF/FF, широко використовуються в звичайних муніципальних і загальнопромислових трубопроводах.

2. ГОСТ 33259-2015: Новий універсальний основний стандарт, що замінює старий стандарт, охоплює всі номінальні значення тиску (PN1–250) і всі типи фланців, включаючи насувні, приварні горловини, вільні фланці та глухі фланці, що задовольняє потреби високого тиску та різноманітних проектів.

Основні параметри продукту

1. Діапазон тиску та діаметра

- Номінальний тиск (PN): 6 рівнів (PN0,1, 0,25, 0,6, 1, 1,6, 2,5), що охоплюють робочі умови від 0,1 до 2,5 МПа.

- Номінальний діаметр (DN): DN10–1600 (½"–64"), що відповідає основним специфікаціям промислових трубопроводів.

2. Тип ущільнювальної поверхні

- Стандартний тип: RF (піднята грань, тип 02) з ватерлінією, шорсткість Ra≤3,2 мкм; FF (плоска грань, тип 01) врівень з площиною фланця.

- Додаткові типи: MFM (з піднятою поверхнею), TG (шип і паз), підходить для високого тиску/корозійних середовищ.

3. Вибір матеріалу

Використовуються основні російські стандарти та міжнародні еквівалентні матеріали, що відповідають стандарту ГОСТ 12816-80:

- Нержавіюча сталь: 08Х18Н10 (304), 10Х17Н13М2Т (316L), 12Х18Н10Т (321);

- Вуглецева сталь: St20, St35; Низьколегована сталь: 16Mn.

Виробництво та гарантія якості

1. Виробничий контроль

- Точність розмірів, включаючи зовнішній діаметр, внутрішній діаметр, відстань між центрами болтового отвору, товщину та висоту ущільнювальної поверхні, суворо відповідає стандартним таблицям;

- Удосконалені процеси обробки з ЧПУ та кування забезпечують стабільну продуктивність продукту та високу послідовність.

2. Перевірка якості

- Повна перевірка предмета: візуальний огляд, вимірювання розмірів і гідростатичне випробування на 1,5 номінального тиску;

- Повна сертифікація: для кожної партії надається сертифікат ГОСТ на матеріал, сертифікат EAC та звіт про перевірку якості.

Покриття типу фланця:

1. 01: Фланець плоский (сердечник ПЛ, ГОСТ 12820-80)

2. 02: Фланець розетки (SO)

3. 03: Ослаблений фланець (LJ)

4. 04: Ослаблений стиковий фланець (LJ)

5. 05: Фланець стиковий (WN, ГОСТ 12821-80)

6. 06: Глухий фланець (BL)

Налаштування та допоміжні послуги:

1. Нестандартне налаштування: розмір, матеріал і поверхню ущільнення можна налаштувати відповідно до креслень проекту;

2. Єдине постачання: Забезпечує відповідність ГОСТ кріплень і пломб, що спрощує процес закупівлі та забезпечує сумісність;

3. Ринкова адаптованість: продукція повністю відповідає ринковим стандартам Росії та СНД, підходить для довгострокових проектів та зовнішньоторговельного співробітництва.

Фланець DIYE VALVE ГОСТ 12820-80 поєднує в собі професійне виробництво, відповідність стандартам і надійну якість, що робить його кращим продуктом для з'єднання трубопроводів низького і середнього тиску на ринках Росії, СНД і Центральної Азії. Ми дотримуємося принципів якості насамперед і клієнта в першу чергу, забезпечуючи стабільні постачання та технічну підтримку наших глобальних партнерів.

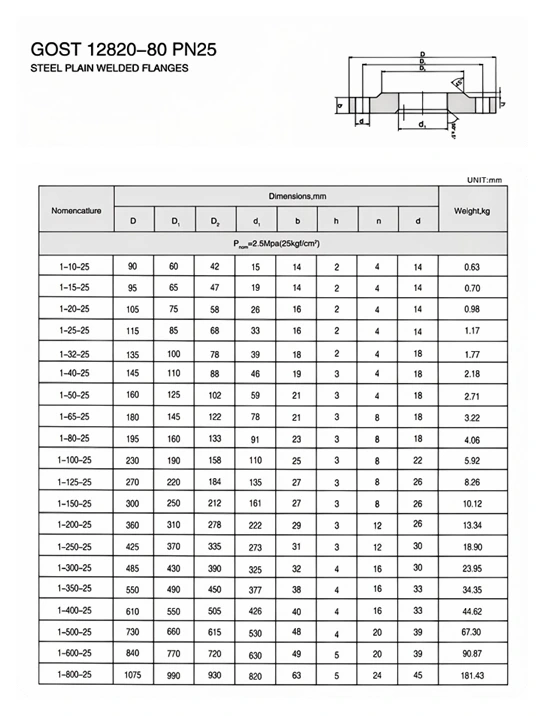

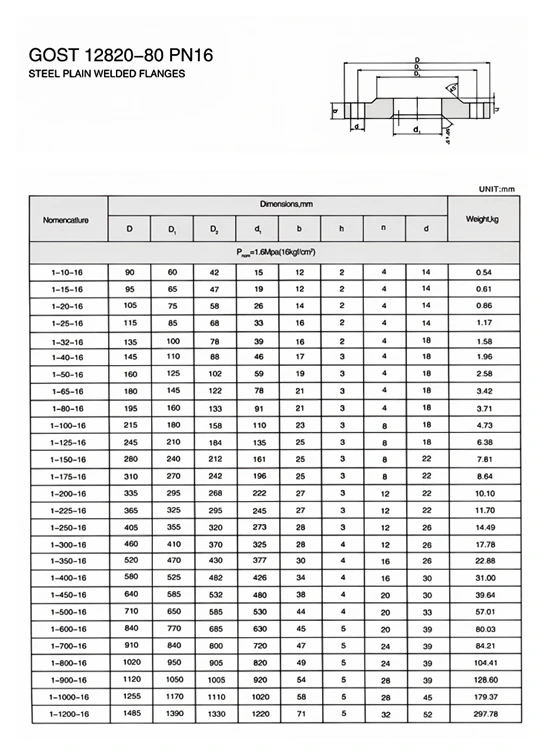

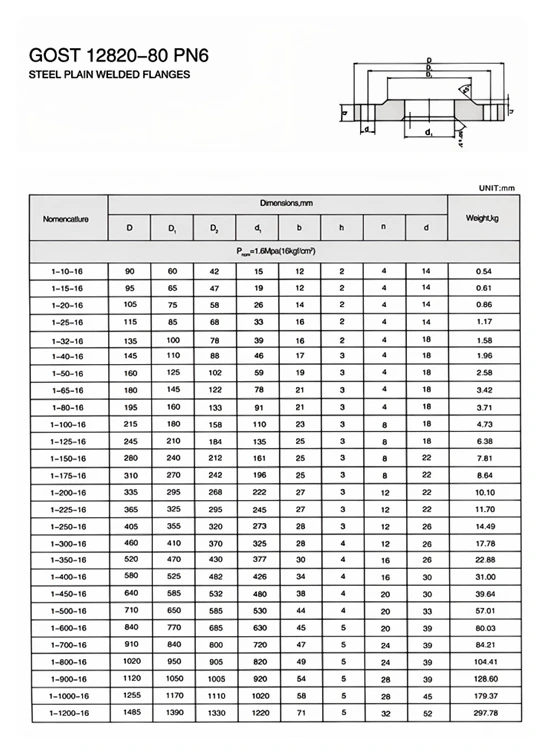

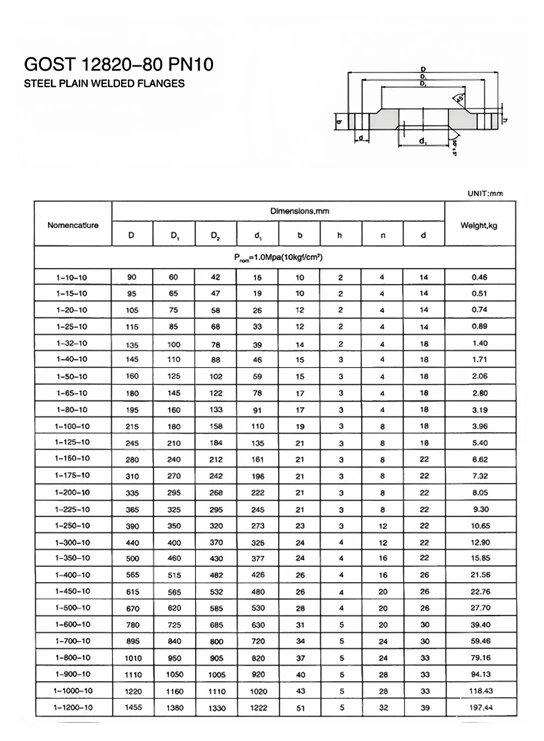

Технічні характеристики

поширені запитання

Q: Які загальні основні стандарти для фланців ГОСТ 12820-80?

A: ГОСТ 12820-80 - це класичний старий стандарт, що спеціалізується на сталевих фланцях середнього та низького тиску; ГОСТ 33259-2015 - це нова версія загального головного стандарту, яка повністю замінює стару систему, охоплює всі рівні тиску і всі типи фланців, а також стиковується з сучасними російськими підприємствами та проектами сертифікації EAC.

Питання: чи можна замінити та приєднати два стандарти один до одного?

A: Звичайні розміри сумісні, але для високого тиску, ущільнювальної поверхні, товщини стінки та параметрів болта переважає ГОСТ 33259-2015; ГОСТ 12820-80 можна використовувати для обслуговування старого обладнання, а новий стандарт 2015 року повинен бути впроваджений для нових будівельних проектів.

Питання: Як вибрати між фланцями ГОСТ і приварними фланцями?

A: Насувні фланці ГОСТ 12820-80 підходять для трубопроводів нормальної температури, середнього та низького тиску, загального водопостачання та дренажних/технологічних трубопроводів; Фланці приварні горловини ГОСТ 33259-2015 стійкі до високих температур і високого тиску, антивібраційні, використовуються для трубопроводів нафтогазової, хімічної промисловості, магістральних паропроводів та інших підвищених ризиків.

Питання: Які загальні типи ущільнювальної поверхні фланців ГОСТ 12820-80?

A: RF (піднята поверхня, найбільш часто використовувана), FF (плоска поверхня), MFM (чоловічо-жіноча поверхня), TG (гранна поверхня з пазом), RJ (кільцева поверхня, високоякісна конфігурація нового стандарту, призначена для ущільнення металу під високими температурами та високим тиском).

З: Які трубопроводи і болти відповідають ГОСТ 12820-80 Фланці?

A: Він узгоджується зі стандартними сталевими трубами ГОСТ і спеціальними болтами та гайками ГОСТ. Прокладки вибираються з гумових прокладок ГОСТу, спіральних прокладок і металевих кільцевих прокладок. Повний комплект відповідності запобігає витоку.
