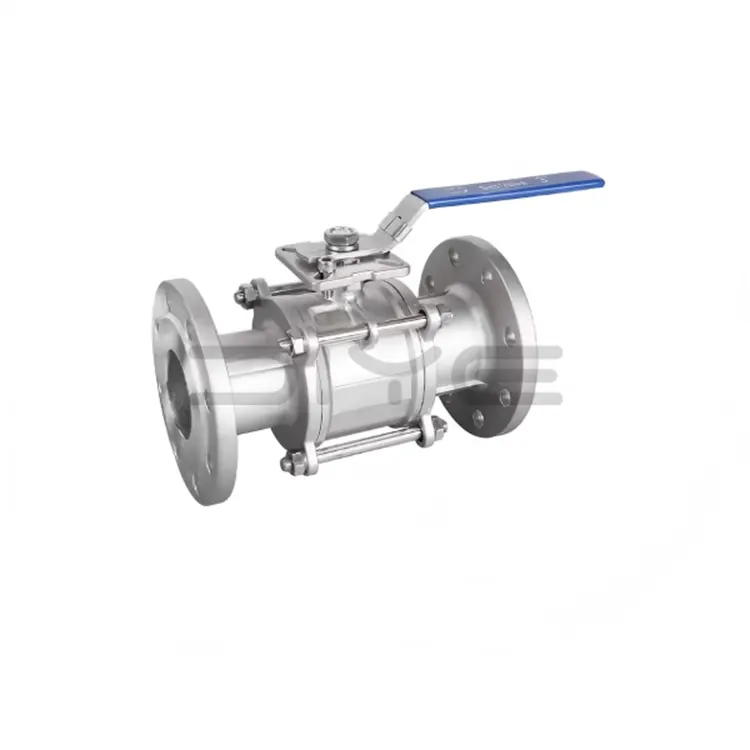

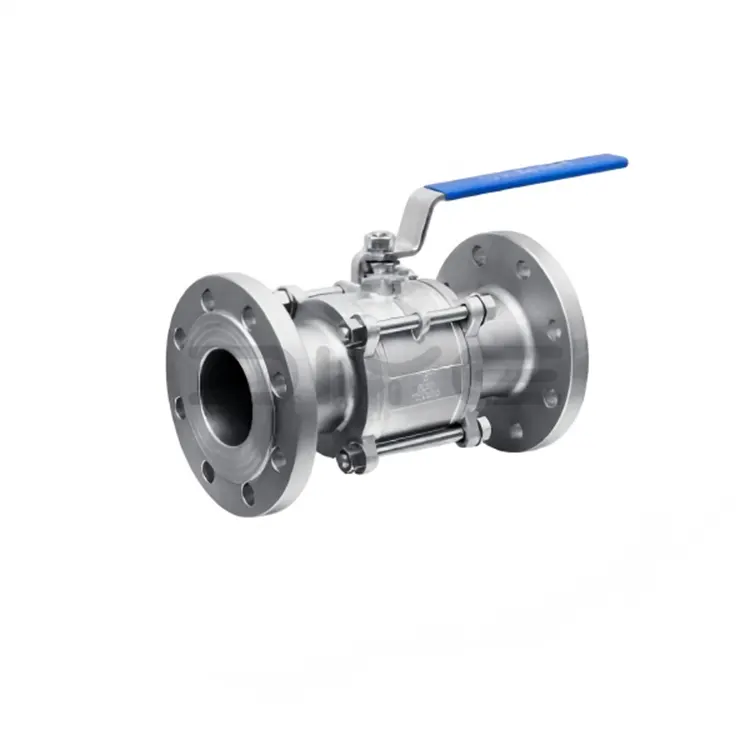

3PC Фланцевий кульовий кран

DIYE VALVE є професійним експортером і виробничим підприємством, що спеціалізується на фланцевих кульових кранах 3PC, що бере свій початок у передовій системі промислового виробництва Китаю. Ми дотримуємося суворого контролю якості протягом усього виробничого процесу, оснащені повним обладнанням для лиття, механічної обробки та тестування, щоб забезпечити стабільну роботу та своєчасну доставку для наших клієнтів у всьому світі.

Структура продукту та основні функції

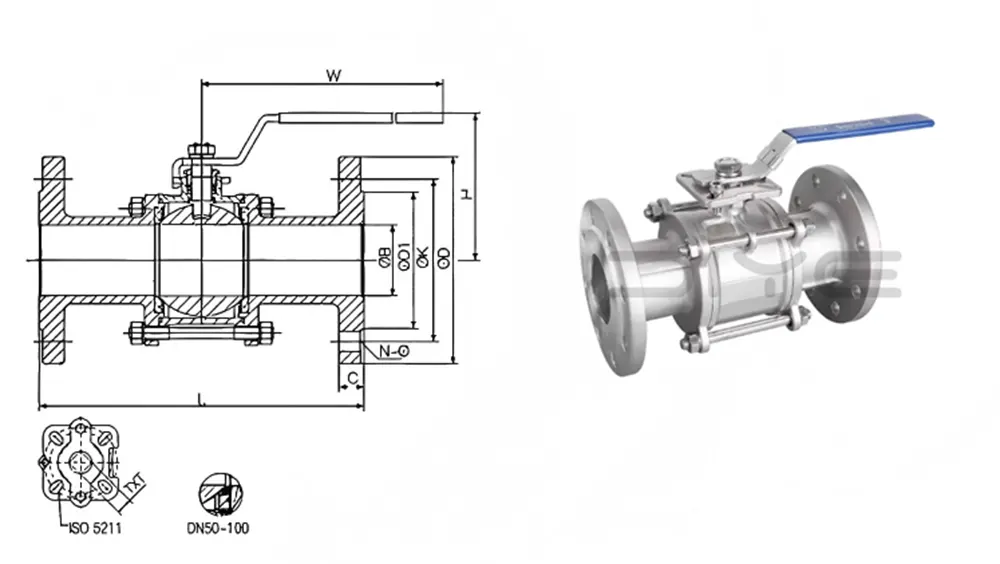

Фланцевий кульовий кран 3PC складається з трьох частин. Корпус клапана складається з центрального основного корпусу та лівих і правих фланцевих кришок, виготовлених із нержавіючої сталі 304/316/316L шляхом кування та точної механічної обробки, що має чудову стійкість до корозії, високого тиску та високої температури.

Основні переваги продуктивності

1. Обертання на 90° дозволяє швидко відкривати та закривати з низьким опором потоку.

2. Використовує високоефективні прокладки з PTFE для двонаправленого ущільнення без витоку.

3. Дозволяє розбирати та обслуговувати онлайн, що забезпечує тривалий термін служби.

4. Сумісний із чотирма методами приводу: ручним, черв’ячним, пневматичним та електричним.

5. Відповідає міжнародним стандартам, таким як GB, ANSI, JIS і DIN.

Принцип роботи

1. Процес відкриття: блок приводу кульового крана з фланцем 3PC обертає шток клапана та кульку. Коли наскрізний отвір кульки збігається з трубопроводом, клапан повністю відкривається, дозволяючи рідині плавно текти.

2. Процес закриття: шток клапана повертає кульку на 90°, вирівнюючи наскрізний отвір кульки з трубопроводом. Тверда частина кульки повністю перекриває прохід рідини, забезпечуючи надійне перекриття. У цей момент клапан повністю закритий.

3. Механізм ущільнення: високоточна оброблена куля точно відповідає ущільнювальному кільцю з PTFE, забезпечуючи надійне двонаправлене ущільнення за різних умов експлуатації.

Додатки

Фланцевий кульовий кран 3PC підходить для різних середовищ, включаючи воду, пару, нафту, газ, кислоти, луги та корозійні рідини. Він широко використовується в нафтохімічній промисловості, харчовій промисловості та виробництві напоїв, фармацевтичній промисловості, промисловості водопідготовки, вентиляції та кондиціювання повітря, паперовій та металургійній промисловості.

Гарантія якості та сертифікати:

1. Авторитетні сертифікати

Маючи такі авторитетні сертифікати, як ISO 9001, CE, EAC, GOST і API 6D/607, він безпосередньо відповідає вимогам доступу до проектів у Європі, Америці, СНД, Близькому Сході та Південно-Східній Азії.

2. Тестування повного процесу

Спектральний аналіз сировини, випробування тиском води/повітря, що перевищує номінальний тиск у 1,5 рази, перевірка ефективності герметичності, випробування терміну експлуатації ≥100 000 при відкриванні та закриванні, що забезпечує 100% кваліфікацію продукту перед відправленням.

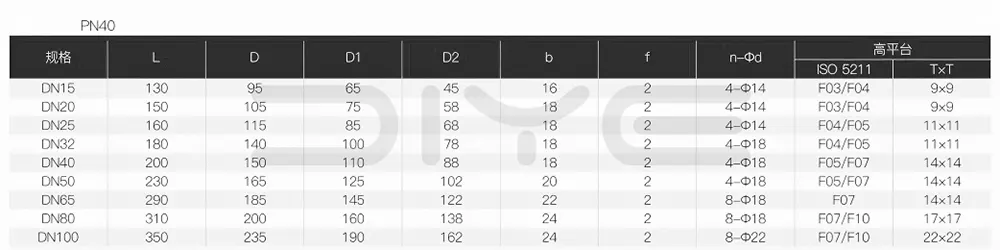

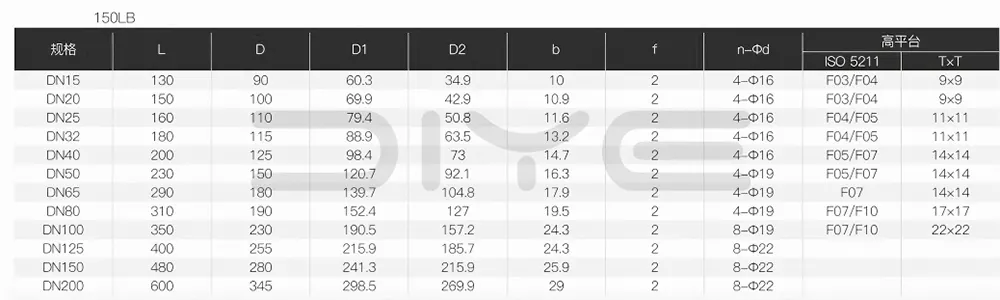

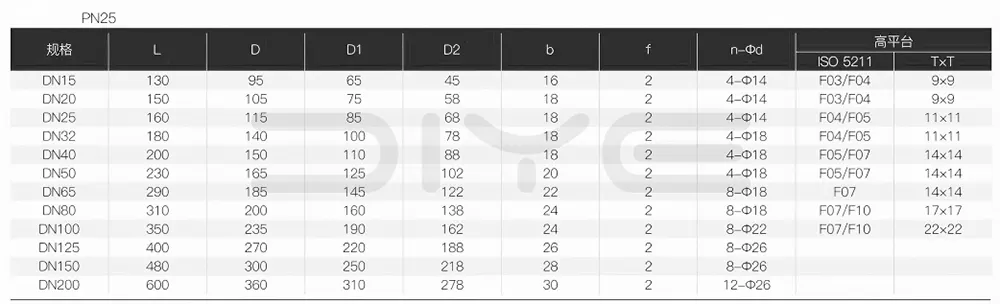

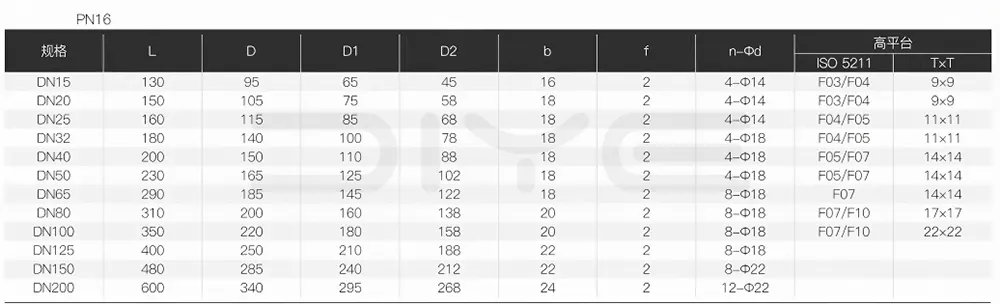

Технічні параметри

Послуги підтримки та налаштування

1. Універсальне постачання: Надання повного набору клапанів, приводів, фланців, прокладок і болтів, що спрощує процеси закупівлі та встановлення за кордоном.

2. Гнучке налаштування: ми можемо налаштувати стандарти різьби (NPT/BSP/G/BSPT тощо), номінальний тиск, вибір матеріалу, ущільнювачі, нестандартні розміри, спеціальні інтерфейси, модифікації платформи, друк зовнішнього вигляду, налаштування логотипу тощо, щоб задовольнити різні потреби проекту в одній зупинці.

FAQ

Q: Як вибрати ущільнювальний матеріал для фланцевих кульових кранів 3PC?

A: 1. PTFE (F4): м’яке ущільнення загального призначення, робоча температура від -20 ℃ до 200 ℃, має чудову герметизацію та стійкість до корозії.

2. Посилений PTFE: підходить для застосування при вищих температурах (≤250 ℃).

3. Металеве ущільнення (тверде ущільнення): призначене для високих температур (≤600 ℃), високого тиску та середовищ, що містять частинки.

З: Який цикл заміни ущільнень для фланцевих кульових кранів 3PC?

A: 1. М'яке ущільнення (PTFE): 1-2 роки за сприятливих умов роботи; скорочується до 3-6 місяців в корозійних або високотемпературних умовах роботи.

2. Металеве ущільнення: 3-5 років, залежно від умов фактичного зносу.
