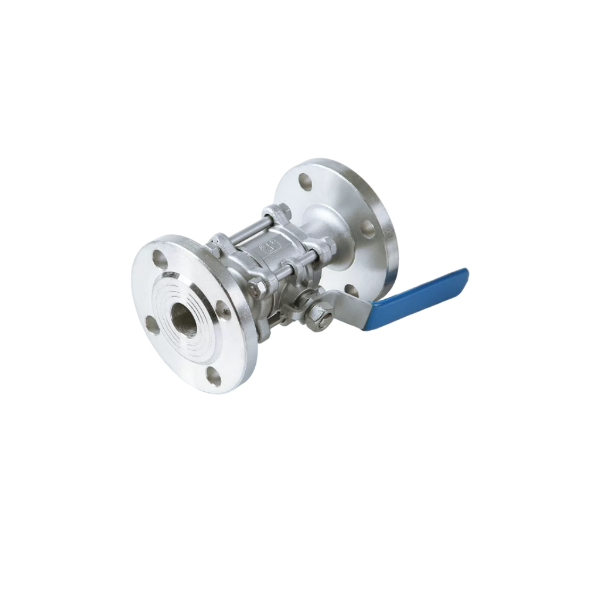

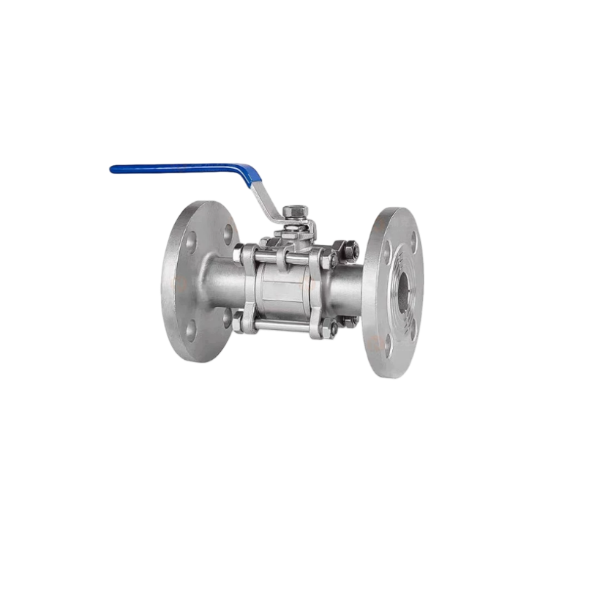

Фланцевий кульовий кран з нержавіючої сталі 3 шт

Ознайомлення з продуктом

3-компонентний кульовий кран з нержавіючої сталі з фланцем має кований корпус SS304/SS316L з ЧПУ. Фланцеві кінці дозволяють легко з'єднувати з промисловими трубопроводами. Оснащений противибуховим штоком і ущільненням сідла з PTFE, цей повнопрохідний клапан мінімізує втрату середнього тиску. Він використовує стандартну монтажну панель ISO5211, доступну для ручного керування важелем або оснащену пневматичними та електричними приводами для дистанційного автоматичного керування. Широко експортується для перекриття рідини в хімічних, водоочисних, нафтогазових та харчових системах трубопроводів.

Принцип роботи

3-компонентний кульовий кран з фланцем контролює потік рідини шляхом обертання кульки на 90° навколо осі штока. На кульці виконано наскрізний отвір. Коли отвір збігається з напрямком трубопроводу, рідина проходить вільно. Після обертання на 90 градусів суцільна сторона кулі притискається до сидіння, щоб блокувати потік. Роздільний корпус, що складається з трьох частин, охоплює кульову та ущільнювальну частини. Стовбур забезпечує обертання м'яча. Тісний контакт між кулькою та сідлом створює герметичне ущільнення для відкриття або перекриття середовища трубопроводу.

Переваги

1.Роздільна конструкція, що складається з трьох частин, дозволяє здійснювати поточну перевірку та заміну ущільнення без демонтажу всього клапана з трубопроводу, що значно скорочує витрати на обслуговування.

2.Фланцеве з'єднання забезпечує високий тиск і стабільне з'єднання труб; клапан залишається зафіксованим під час демонтажу трубопроводу.

3.Кований корпус із нержавіючої сталі забезпечує чудову стійкість до корозії та подовжений термін служби для агресивних середовищ.

4.Конструкція повного порту зменшує опір потоку та запобігає накопиченню осаду.

5.Надійне ущільнення з низьким робочим моментом; сумісний з автоматичними приводами для дистанційного керування.

6.Модульна структура забезпечує хорошу взаємозамінність запасних частин, що відповідає вимогам сертифікації для експортних проектів за кордоном.

Технічні параметри

поширені запитання

Q1: Які варіанти матеріалів доступні для цього трикомпонентного фланцевого кульового крана?

A: Стандартний матеріал корпусу - нержавіюча сталь SS304 і SS316L. М'яч і шток також виготовлені з нержавіючої сталі. Стандартний матеріал сидіння - PTFE; PFA необов’язковий для жорстких корозійних умов роботи.

Q2: При якому діапазоні тиску та температури може працювати клапан?

A: Робочий тиск: PN16 / PN25 / Class150 / Class300 необов'язково. Сидіння з PTFE дозволяє працювати при температурі від -20 ℃ до 180 ℃. Фактичний діапазон залежить від вибору середовища та ущільнення.

Q3: Чи може клапан бути оснащений пневматичними або електричними приводами?

A: Так. Він побудований на стандартній монтажній платформі ISO5211. Ручну ручку можна замінити пневматичним приводом (односторонньої дії/подвійної дії) або електричним приводом для дистанційного автоматичного керування.
