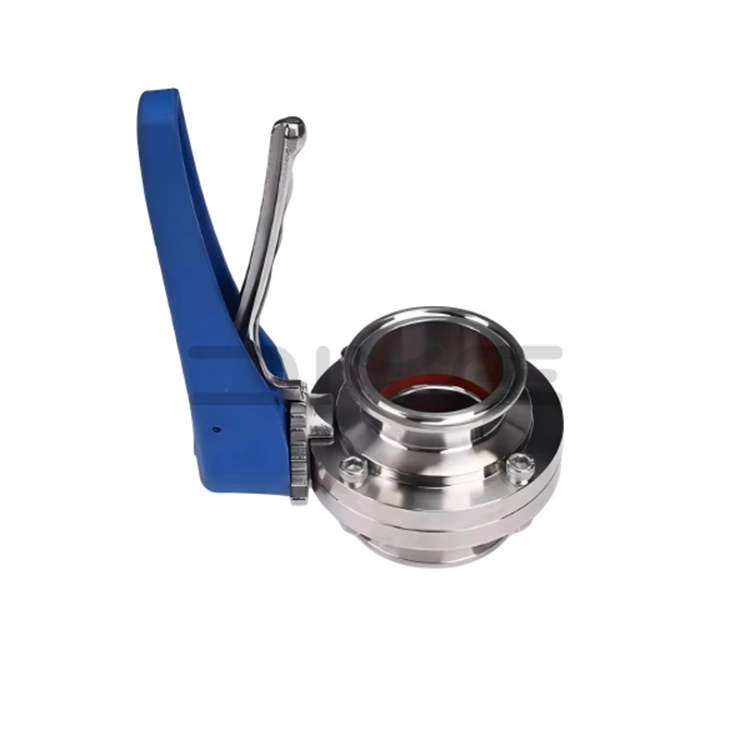

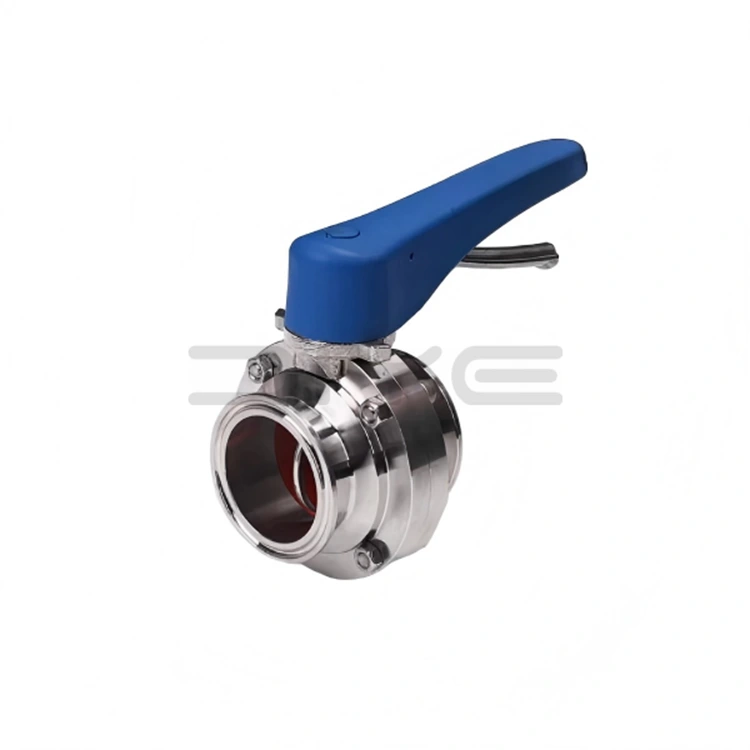

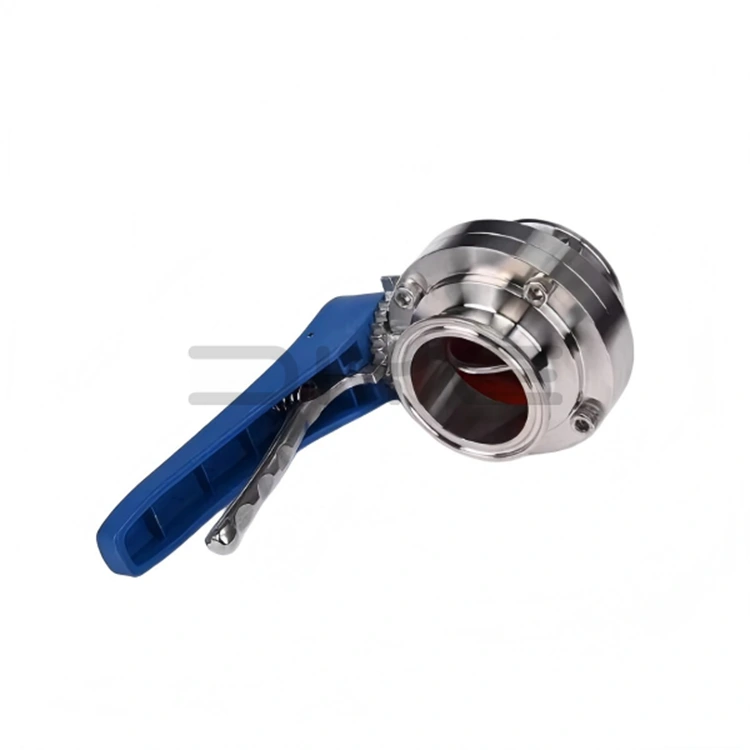

Санітарний поворотний клапан швидкої установки

DIYE VALVE Sanitary Quick-Install Butterfly Valve — це спеціальний регулюючий клапан для чистої рідини, розроблений для харчової, фармацевтичної, молочної промисловості, виробництва напоїв, біофармацевтики, систем чистої води та тонкої хімічної промисловості. Дотримуючись принципів «високої гігієни, високої ефективності та високої надійності», його конструкція для швидкого встановлення вирішує проблеми традиційних клапанів, такі як громіздке встановлення, трудомістке розбирання та незручне обслуговування, значно покращуючи роботу трубопроводу та ефективність обслуговування.

Санітарний поворотний затвор для швидкого встановлення використовує стандартні затискні з’єднання на обох кінцях, усуваючи потребу у зварюванні чи складних різьбових з’єднаннях. Швидке збирання та розбирання досягається завдяки затискачам, що робить його зручним і гнучким. Це основний клапан у системах чистих трубопроводів для перемикання, обслуговування та очищення. Його компактна і легка конструкція робить його придатним для установки в обмеженому просторі.

Професійні переваги

1. Вибір матеріалів преміум-класу

Для забезпечення гігієни та довговічності продукту DIYE VALVE суворо вибирає високоякісну нержавіючу сталь SUS304 (1.4301) або SUS316L (1.4404) для корпусу клапана та диска клапана, що забезпечує чудову стійкість до корозії та механічні властивості. Внутрішня поверхня корпусу клапана відшліфована електролітично або механічно, що забезпечує шорсткість поверхні Ra≤0,8 мкм (максимум Ra≤0,4 мкм), усуває мертві кути та залишки, полегшує очищення та повністю сумісна з онлайн-очищенням CIP та високотемпературною стерилізацією SIP.

Усі відповідні ущільнювачі виготовлені з FDA харчового EPDM, силіконової гуми (SI) або PTFE, стійкі до високотемпературної пари та кислотної/лужної корозії, відповідають стандартам FDA/3A, ефективно запобігають вторинному забрудненню середовища та забезпечують безпеку та чистоту матеріалів, що транспортуються.

2. Зручна структура та робочий дизайн

Санітарний поворотний поворотний клапан для швидкого встановлення має конструкцію відкриття та закриття, що обертається на 90°, що забезпечує просте та чутливе керування, швидку швидкість відкриття та закриття та точне регулювання витрати. Плавний шлях потоку мінімізує опір рідини, підтримуючи двонаправлений потік середовища. Надійне ущільнення відповідає стандарту нульових витоків класу VI, забезпечуючи довгострокову безпеку ущільнення трубопроводу та запобігаючи відходам матеріалів і забрудненню навколишнього середовища.

Що стосується експлуатації, він оснащений ручною багатопозиційною рукояткою, що дозволяє обертати на 90° відкривання та закривання та регулювати позиціонування витрати. Пневматичні/електричні приводи також доступні як опції для задоволення потреб клієнта в автоматизованому управлінні, досягнення інтегрованого ручного та автоматичного керування та підвищення інтелектуального рівня керування трубопроводом.

Авторитетна сертифікація та широке застосування

Гігієнічний поворотний клапан DIYE VALVE для швидкого встановлення суворо відповідає міжнародним стандартам гігієни, таким як GMP, 3A та EHEDG, і сумісний із основними міжнародними стандартами затискачів, такими як DIN, ISO, SMS та 3A. Його висока універсальність і взаємозамінність дозволяють ідеально адаптуватися до основних систем чистих трубопроводів у всьому світі. Наша фабрика може похвалитися комплексною системою контролю якості, яка суворо контролює кожен крок від перевірки сировини та моніторингу виробництва до тестування готової продукції, забезпечуючи відповідність продукції міжнародним стандартам і вимогам клієнтів.

Санітарний поворотний клапан швидкої установки широко використовується на високоякісних чистих виробничих лініях у молочній переробці, пивоварінні, розливі напоїв, біофармацевтиці, системах чистої води та тонкій хімії. Він може транспортувати різні чисті середовища, такі як чиста вода, фармацевтичні розчини, емульсії та суспензії, забезпечуючи надійні рішення для контролю рідини для чистого виробництва в різних галузях промисловості.

Переваги партнерства

Як фабрика прямих поставок, DIYE VALVE використовує модель прямих поставок із заводу, усуваючи посередників і забезпечуючи стабільну якість продукції, надаючи клієнтам високоефективну та економічно ефективну продукцію. Оптові закупівлі користуються багаторівневими знижками, а персоналізовані послуги, такі як спеціальні матеріали, комбінації приводів і налаштування розміру, доступні для задоволення конкретних потреб різних галузей і проектів.

Як професійний постачальник у Китаї, DIYE VALVE прагне забезпечувати клієнтів у всьому світі високоякісними, високопродуктивними та економічно ефективними санітарно-поворотними затворами швидкої установки. Завдяки професійній технічній підтримці, комплексному післяпродажному обслуговуванню та надійній якості продукції DIYE VALVE встановлює довгострокові та стабільні партнерські відносини з клієнтами, допомагаючи їм покращити ефективність виробництва та знизити експлуатаційні витрати.

Технічні характеристики

- Номінальний діаметр: DN10～DN150 (1/2"～6")

- Номінальний тиск: PN10/16 (1,0/1,6 МПа)

- Робоча температура: -30℃～+150℃ (залежно від ущільнювального матеріалу)

- Клас ущільнення: клас VI (нульовий витік)

- Застосовні стандарти: DIN, SMS, ISO, IDF, 3A, GB/T 2238

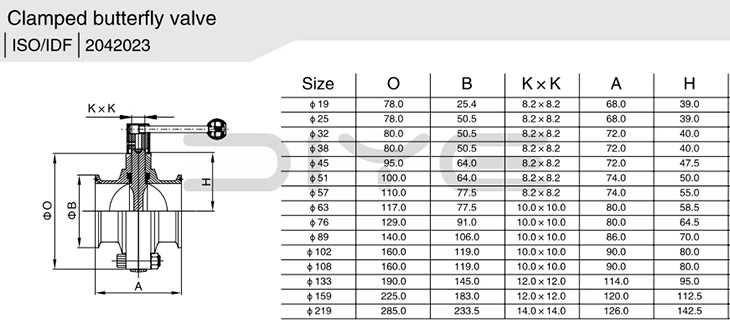

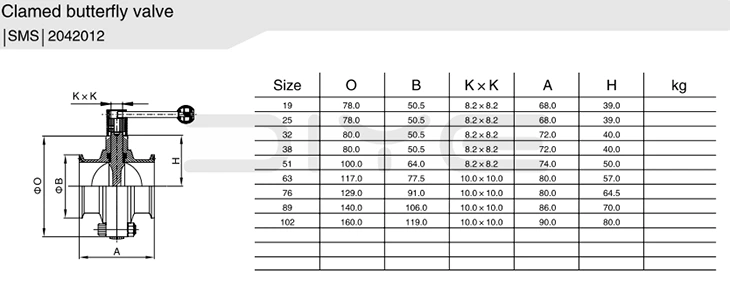

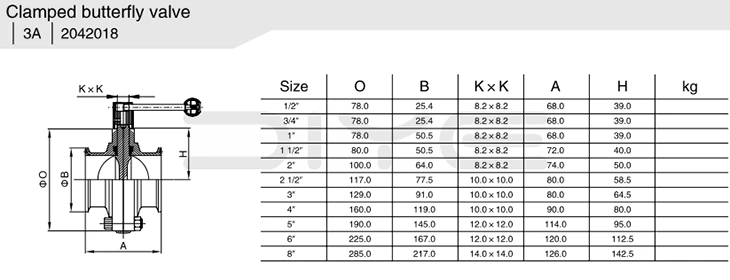

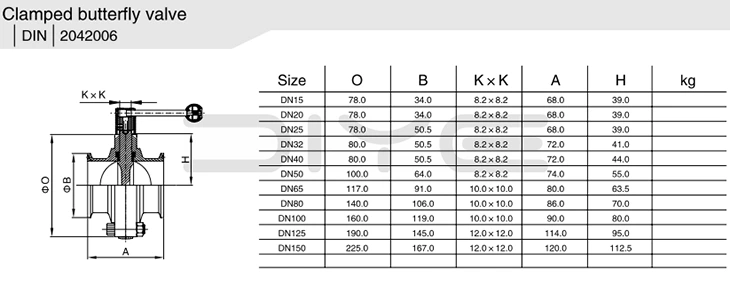

Технічні параметри

Часті запитання

Питання: Технічне застосування ущільнювачів з EPDM / силікону / PTFE для сантехнічних поворотних клапанів?

A: EPDM має стійкість до пари та високотемпературну стерилізацію, підходить для загальних умов обробки харчових продуктів; Силікон підходить для низькотемпературної очищеної води та м'яких рідин; PTFE стійкий до сильних кислот, лугів і органічних розчинників, ідеально підходить для корозійних медичних рідин. Усі три матеріали відповідають сертифікації FDA для контакту з харчовими продуктами.

Питання: Як вибрати між матеріалами 304 і 316L для сантехнічних поворотних клапанів на основі технічних відмінностей?

A: 304 — стандартна нержавіюча сталь, що містить нікель, підходить для нейтральних середовищ, таких як чиста вода, напої та молочні продукти; 316L містить доданий молібденовий елемент, що забезпечує кращу стійкість до кислот, лугів, медичних рідин і високотемпературної парової корозії. Він є обов’язковим для фармацевтичних, ферментаційних та солевмісних робочих умов із більшою стійкістю до міжкристалічної корозії.

З: Чи можуть сантехнічні поворотні клапани дозволяти двонаправлений потік води, суспензію та високов’язкі середовища?

A: Клапан має двонаправлену конструкцію ущільнення для підтримки прямого та зворотного потоку. Повнорозбірна структура забезпечує низький опір течії, застосовний для суспензій, емульсій і злегка в'язких чистих середовищ. Довгострокове використання з твердими суспензіями з високим вмістом часток не рекомендується, оскільки це може легко зношувати ущільнювальні кільця.

Питання: чи сумісні батерфляйні клапани з CIP онлайн-очищенням і SIP стерилізацією парою?

A: Завдяки повністю полірованій структурі без мертвих зон і стійким до високих температур ущільненням для харчових продуктів санітарно-поворотні клапани повністю сумісні з циркуляційним очищенням CIP і високотемпературною стерилізацією SIP. Вони відповідають вимогам гігієни GMP, 3A та EHEDG і можуть безпосередньо використовуватися в асептичному виробництві.
