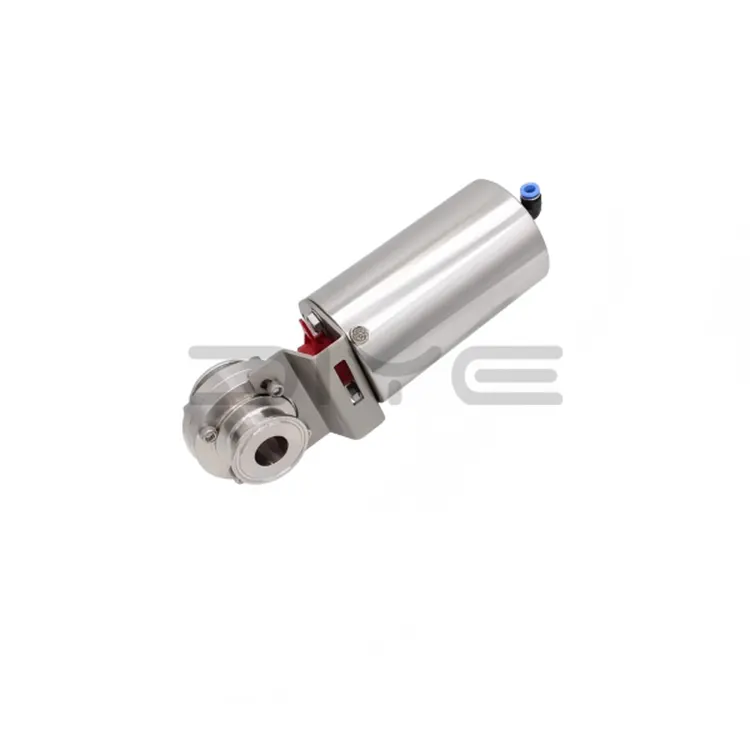

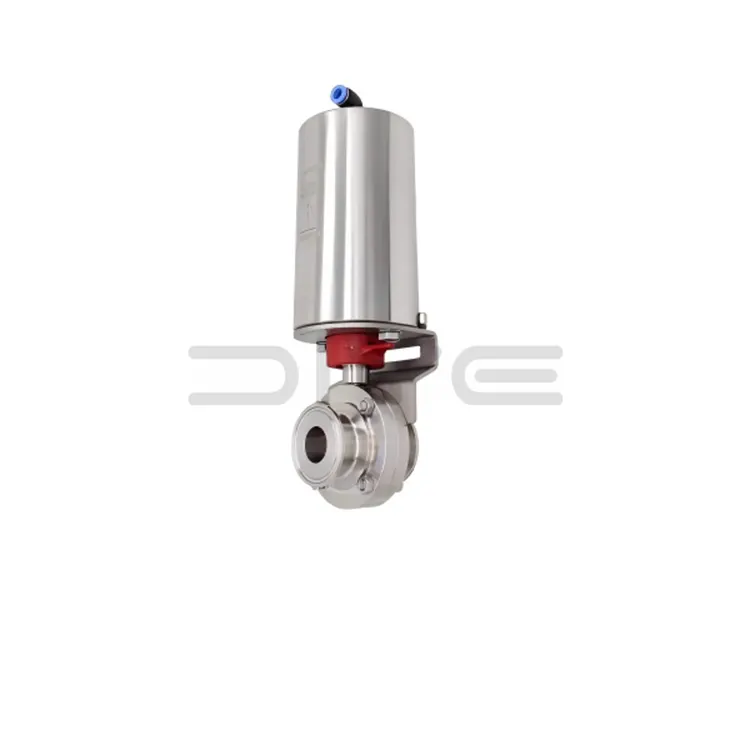

Санітарний поворотний клапан з пневматичним керуванням

Санітарний поворотний клапан DIYE VALVE із пневматичним керуванням незалежно розроблено та виготовлено на нашому заводі. Це високопродуктивний основний компонент керування для сценаріїв автоматизованого виробництва в системах трубопроводів санітарних рідин. Цей продукт, виготовлений у Китаї, відповідає суворим стандартам контролю якості, поєднує передову технологію пневматичного керування та санітарно-гігієнічну конструкцію, що відповідає суворим гігієнічним вимогам харчової промисловості, виробництва напоїв, фармацевтичної та біологічної промисловості.

У клапані використовується пневматичний привід як джерело живлення, що ідеально поєднується з корпусом дросельної заслінки. Це дозволяє швидко, дистанційно та автоматизовано відкривати та закривати носії, підвищуючи ефективність та стабільність роботи трубопроводу. Його структура без мертвих кутів запобігає утворенню залишків середовища та розмноженню бактерій, надійна герметизація забезпечує нульовий витік середовища, а його здатність швидкого реагування адаптується до потреб динамічного регулювання автоматизованих виробничих ліній, повністю відповідаючи вимогам санітарної галузі CIP (Очищення на місці) та SIP (Стерилізація на місці).

Основний принцип роботи

Пневматичний привід сантехнічного поворотного клапана з пневматичним керуванням приводить у рух шток клапана, обертаючи диск клапана, таким чином відкриваючи та закриваючи клапан. Коли повітря потрапляє з одного боку приводу, воно штовхає поршень, змушуючи шток клапана обертатися, завершуючи відкриття та закриття. Залежно від конструкції приводу він доступний у двох режимах: подвійної та односторонньої дії.

- Привід подвійної дії: чергування всмоктування та випуску повітря з обох боків забезпечує обертання диска клапана вперед і назад. Підходить для сценаріїв, що вимагають частого відкривання та закривання, він забезпечує стабільну роботу та хорошу адаптивність.

- Привід односторонньої дії: приводиться в рух повітрязабірником з одного боку, інша сторона покладається на силу пружини для автоматичного скидання в початковий стан у разі збою подачі повітря. Це забезпечує безпечну роботу трубопроводу та запобігає потенційній загрозі безпеці у разі збою системи подачі повітря.

Крім того, кут відкриття та закриття клапана можна гнучко регулювати за допомогою приводу. Деякі моделі підтримують плавне регулювання від 0° до 90°, задовольняючи як базове керування відкриттям і закриттям трубопроводу, так і потреби в тонкому регулюванні потоку, адаптуючись до різних сценаріїв виробництва.

Додаткові пневматичні приводи та аксесуари

1. Додаткові пневматичні приводи

- Привід односторонньої дії: оснащений функцією скидання пружини, він автоматично повертається у вихідне положення у разі збою подачі повітря, забезпечуючи високий рівень безпеки та придатний для сценаріїв з високими вимогами до безпеки.

- Привід подвійної дії: приводиться в дію подвійними джерелами повітря, що забезпечує плавне та стабільне відкривання та закривання, а також високу міцність. Підходить для високочастотних сценаріїв роботи, таких як безперервні виробничі лінії.

2. Відповідні аксесуари

- Пневматична трійка: складається з фільтра, редукційного клапана та мастила, фільтрує домішки в подачі повітря, стабілізує тиск повітря, змащує привід, продовжує термін служби та забезпечує стабільну роботу клапана.

- Електромагнітний клапан: контролює подачу повітря, дозволяючи дистанційно відкривати та закривати клапан, сприяючи інтеграції з центральною системою керування та покращуючи автоматизацію.

- Передавач положення: забезпечує зворотний зв'язок у режимі реального часу щодо стану відкриття та закриття клапана, що дозволяє здійснювати моніторинг у режимі реального часу центральною системою керування та забезпечувати контрольовані виробничі процеси.

- Кінцевий вимикач: запобігає переміщенню диска клапана, запобігаючи механічним пошкодженням і захищаючи структуру клапана.

- Механізм маховика: Використовується для екстреного ручного керування; дозволяє відкривати та закривати клапан навіть у разі збою подачі повітря, забезпечуючи безперервність виробництва.

Про DIYE VALVE

Як професійний виробник і постачальник сантехнічних поворотних клапанів з пневматичним приводом, виготовлених у Китаї, DIYE VALVE володіє повною системою досліджень і розробок, виробництва, продажів і післяпродажного обслуговування, яка прагне надавати високоякісні продукти та уважне обслуговування клієнтів у всьому світі.

У нас є професійна зовнішньоторговельна та технічна команда, яка вільно володіє англійською, російською, арабською та іншими мовами, надає цілодобову онлайн-підтримку, щоб відповісти на запитання щодо вибору продукту, встановлення, введення в експлуатацію та обслуговування, а також пропонує багатомовні посібники з встановлення та обслуговування. Наша фабрика впроваджує суворий процес перевірки якості, суворо контролюючи кожен крок від вибору сировини до доставки продукції, гарантуючи, що кожен клапан відповідає стандартам високої якості.

Щоб вирішити проблеми із закупівлею запасних частин, з якими стикаються закордонні клієнти, ми надаємо запчастини, які зазвичай використовуються, наприклад ущільнення, пневматичні потрійні блоки та електромагнітні клапани, що значно скорочує логістичні цикли та знижує витрати на закупівлю. Ми також пропонуємо 12-місячну гарантію на весь блок клапанів і 6-місячну гарантію на вразливі частини. Протягом гарантійного періоду несправності, спричинені не людиною, будуть усунені безкоштовно, що гарантує повну користувальницьку роботу для закордонних клієнтів.

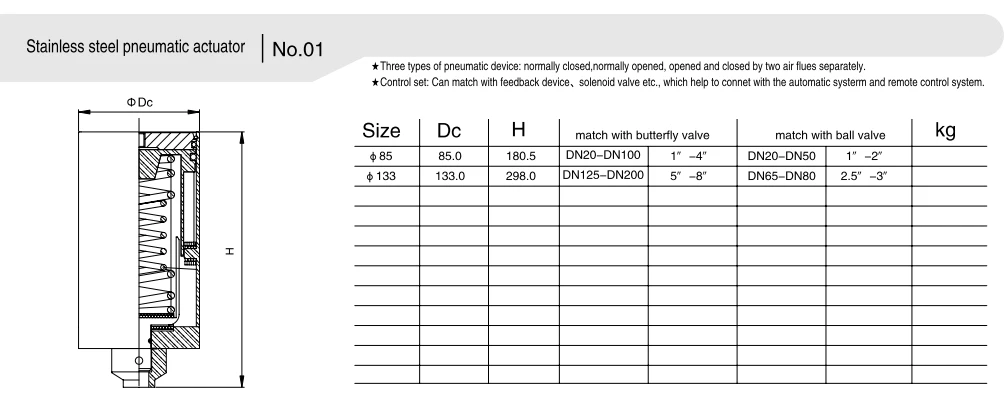

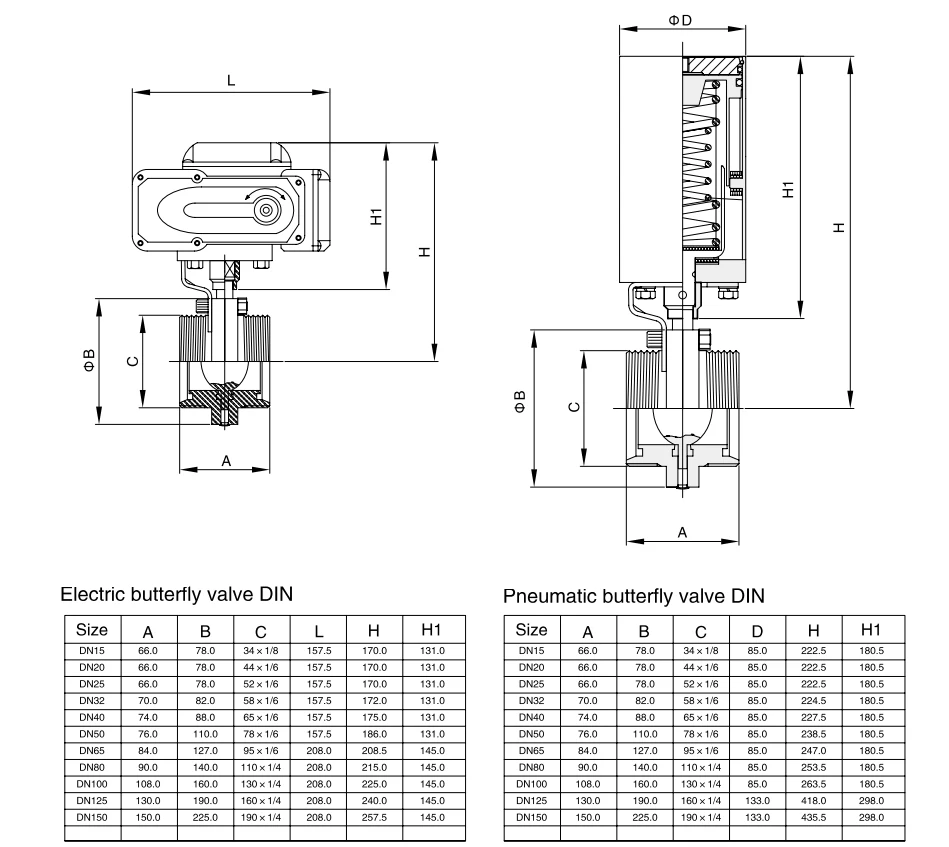

Технічні параметри

FAQ

З: Які типи пневматичних приводів доступні для санітарних пневматичних поворотних клапанів і як їх вибрати?

В: Основними типами є пневматичні приводи односторонньої та подвійної дії, вибрані відповідно до вимог безпеки та частоти роботи в робочих умовах: ① Привід подвійної дії: приводиться в рух подвійними джерелами повітря, клапан стабільно відкривається та закривається з швидкою реакцією, підходить для звичайних санітарних умов праці з автоматичними виробничими лініями та високочастотними операціями та має бути оснащений зовнішнім джерелом повітря для керування вмиканням та вимкненням; ② Привід односторонньої дії: зі структурою пружинного повернення, що приводиться в дію за допомогою повітрозабірника з одного боку та автоматично скидається (відкривається/закривається) після втрати повітря, він має високі показники безпеки та захисту, підходить для санітарних умов праці з високим ризиком, де середовище є легкозаймистим, токсичним і корозійним, і може ефективно уникнути ризиків безпеки трубопроводу після виходу з ладу джерела повітря.

Питання: Які аксесуари потрібні для санітарних пневматичних поворотних клапанів? Яку функцію виконують основні аксесуари?

A4: Основні обов’язкові A: аксесуари + додаткові аксесуари за потреби, основні аксесуари та їхні функції: ① Потрійний пневматичний блок (фільтр + редукційний клапан + пристрій масляного туману): обов’язковий, фільтрує домішки джерела повітря, стабілізує тиск подачі повітря, змащує внутрішні частини приводу та продовжує термін служби приводу; ② Електромагнітний клапан: додатковий, дистанційно керує ввімкненням і вимкненням джерела повітря, забезпечує автоматичне та централізоване відкриття та закриття клапана та підходить для зв’язку з центральною системою керування; ③ Пристрій зворотного зв’язку за положенням: необов’язковий зворотний зв’язок у режимі реального часу щодо стану відкриття та закриття клапана (відкрито/закрито/нейтраль), полегшуючи віддалений моніторинг роботи трубопроводу; ④ Механізм маховика: опціонально, клапаном можна керувати вручну, коли джерело повітря виходить з ладу, підходить для надзвичайних умов роботи; ⑤ Кінцевий вимикач: додатковий, запобігає обертанню диска клапана над ходом і захищає корпус клапана та ущільнення.

Питання: Який тиск джерела повітря вимагається для санітарних пневматичних поворотних клапанів? Чи може він адаптуватися до нестандартного джерела повітря на місці?

В: Звичайний адаптивний тиск джерела повітря становить 0,4~0,8 МПа, що є загальним промисловим стандартним тиском повітря та підходить для більшості умов подачі повітря на місці; якщо джерело повітря на об’єкті має нестандартний тиск (менше 0,4 МПа або вище 0,8 МПа), може бути наданий індивідуальний адаптивний пневматичний привід, а також редукційний/підвищувальний клапан може бути обладнаний для регулювання тиску повітря для забезпечення нормального відкриття та закриття клапана без додаткової трансформації внутрішньої системи подачі повітря.
