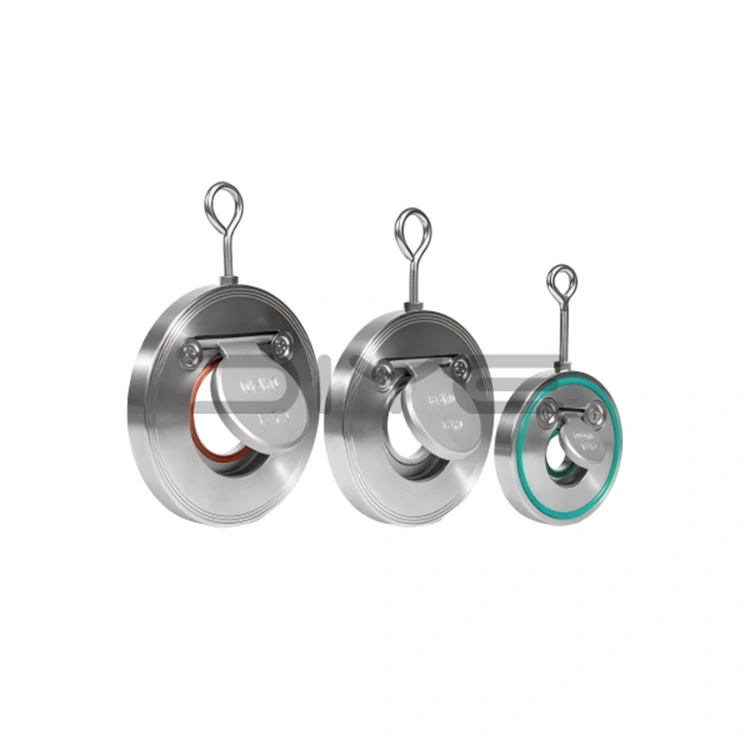

Однодисковий зворотний клапан H74

Однодисковий зворотний клапан DIYE VALVE H74 має надтонку, компактну структуру пластинчастого типу з легким дизайном і ефективним функціонуванням як основними перевагами. Цей клапан не потребує додаткових фланців і може бути безпосередньо затиснутий між двома фланцями для з’єднання, що значно економить простір для встановлення та зменшує витрати на матеріали. Його плавна конструкція внутрішнього каналу потоку мінімізує опір потоку, забезпечуючи ефективну передачу медіа та знижуючи споживання енергії.

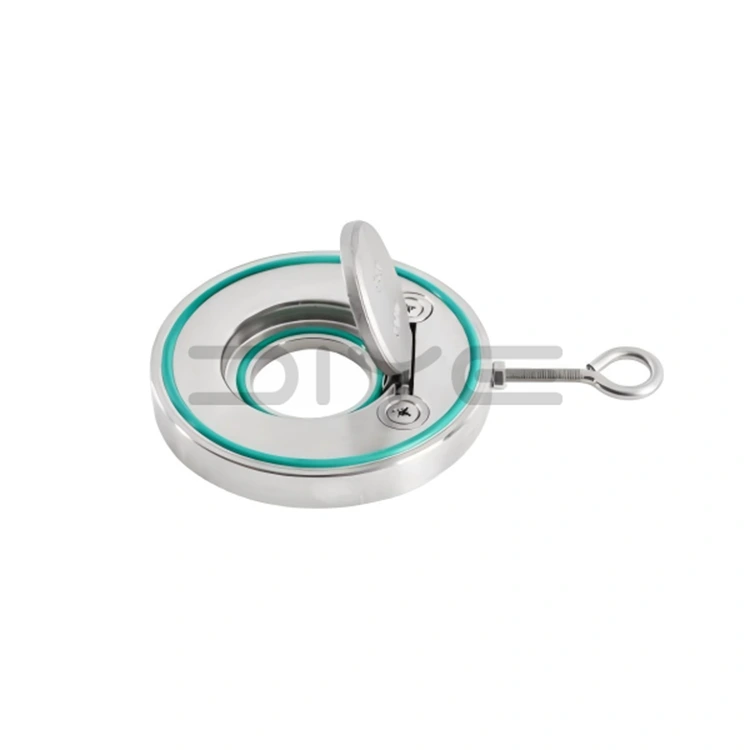

Однодисковий зворотний клапан H74 має конструкцію однодискового поворотного клапана. Клапан автоматично відкривається на основі прямого тиску середовища. Коли насос зупиняється або виникає зворотний потік, він швидко закривається під вагою диска клапана та за допомогою внутрішньої пружини. Така конструкція забезпечує чутливе відкривання та закривання, мінімізує вплив гідроудару та надійно запобігає зворотному потоку, захищаючи насос та наступне обладнання.

Система герметизації та можливість застосування

DIYE VALVE пропонує два високоефективні методи ущільнення для моделі H74 для різних умов експлуатації:

1. М'яке ущільнення (EPDM/NBR)

Досягає нульових витоків, підходить для систем чистої води з температурою навколишнього середовища, систем опалення, вентиляції та кондиціонування повітря та звичайних некорозійних трубопроводів рідини.

2. Жорстке металеве ущільнення (нержавіюча сталь 304/316)

Має відмінну стійкість до високих температур і високого тиску, ідеально підходить для парових систем і сценаріїв передачі середовища при високій температурі.

Однодисковий зворотний клапан H74 виготовляється з високоякісних матеріалів, таких як нержавіюча сталь 304 і 316L, що робить його придатним для різних середовищ, включаючи воду, масло, розчини слабких кислот і лугів, а також морську воду. Він може похвалитися чудовою стійкістю до корозії та довговічністю.

Гарантія якості та можливості налаштування

Кожен однодисковий зворотний клапан DIYE VALVE H74 виготовляється з точністю відповідно до суворих національних і галузевих стандартів. Ми здійснюємо суворий контроль якості протягом усього виробничого процесу, щоб забезпечити високу точність посадки диска клапана та плавне обертання з’єднувальних штифтів. Кожен продукт проходить комплексне заводське випробування тиском перед тим, як залишити завод, що гарантує стабільну роботу та тривалу надійність.

Ми регулярно проводимо інвентаризацію стандартних специфікацій, а також надаємо професійні нестандартні послуги з налаштування для задоволення індивідуальних потреб клієнтів. Завдяки стабільній якості продукції та гнучким можливостям постачання, DIYE VALVE отримала глобальне визнання споживачів, успішно просуваючи високу якість китайського виробництва на міжнародний ринок арматури.

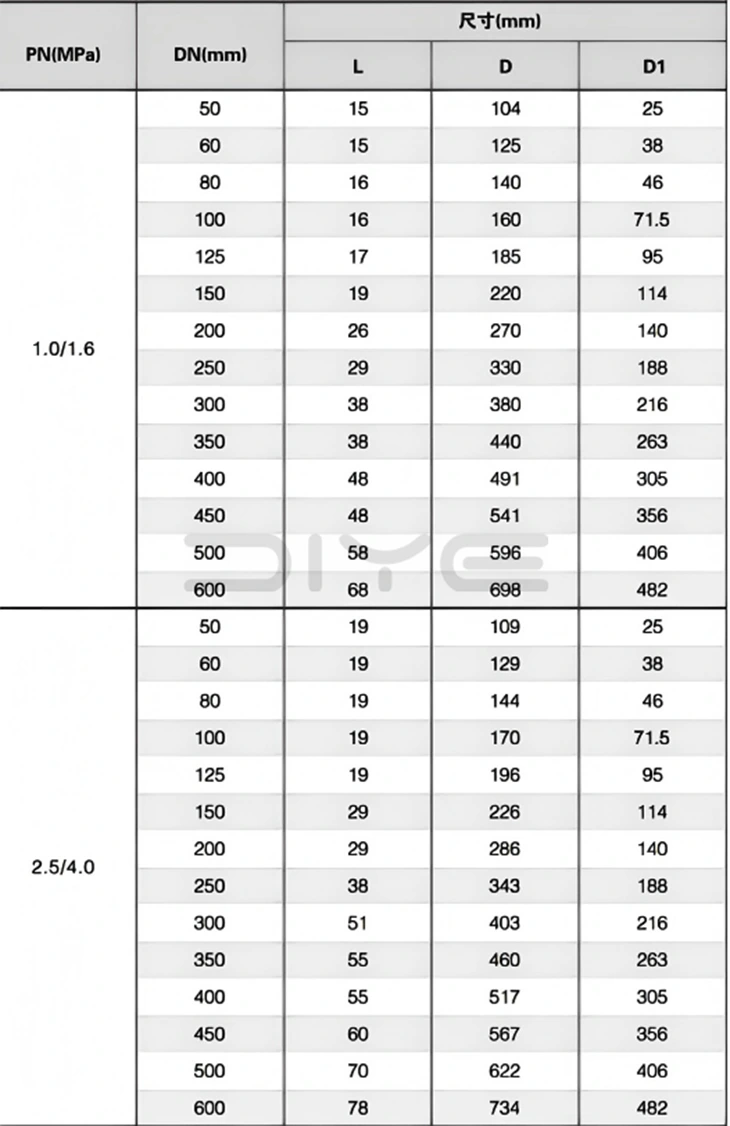

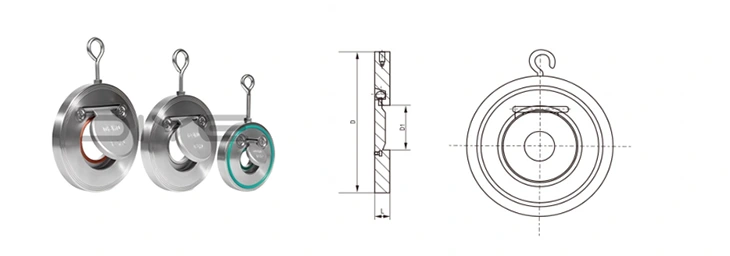

Технічні креслення

Промислові програми

Однодисковий зворотний клапан H74 широко використовується в багатьох галузях промисловості:

1. Системи водопостачання та водовідведення

2. Труби протипожежного захисту

3. Об'єкти електроенергетики

4. Хімічна промисловість

5. Промислове водоочисне обладнання

6. Системи опалення, вентиляції та кондиціонування повітря (HVAC).

7. Нафтохімічне машинобудування

8. Морська техніка

Завдяки чудовій продуктивності, компактному дизайну та надійній якості серія DIYE VALVE H74 стала кращим рішенням для контролю рідини для сучасних трубопровідних систем у всьому світі.
