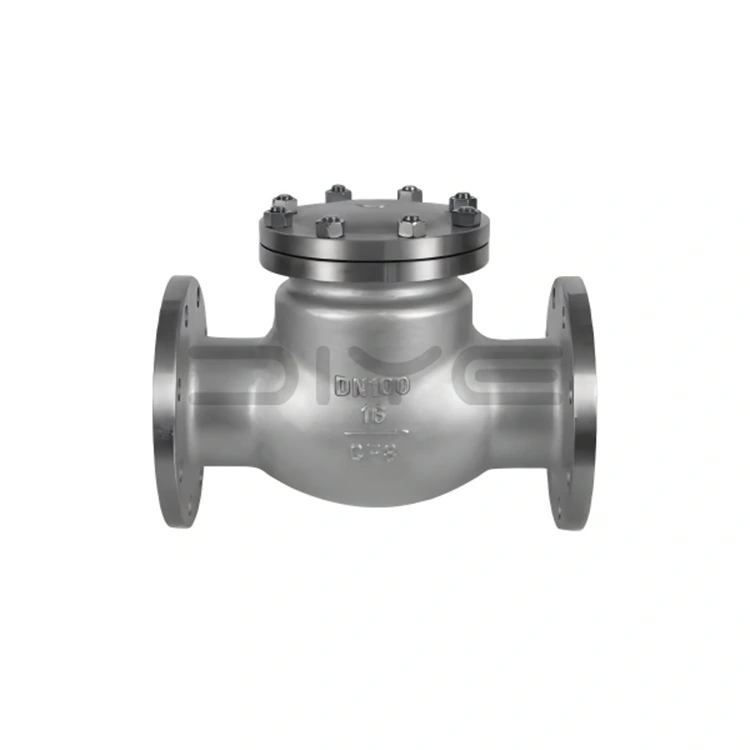

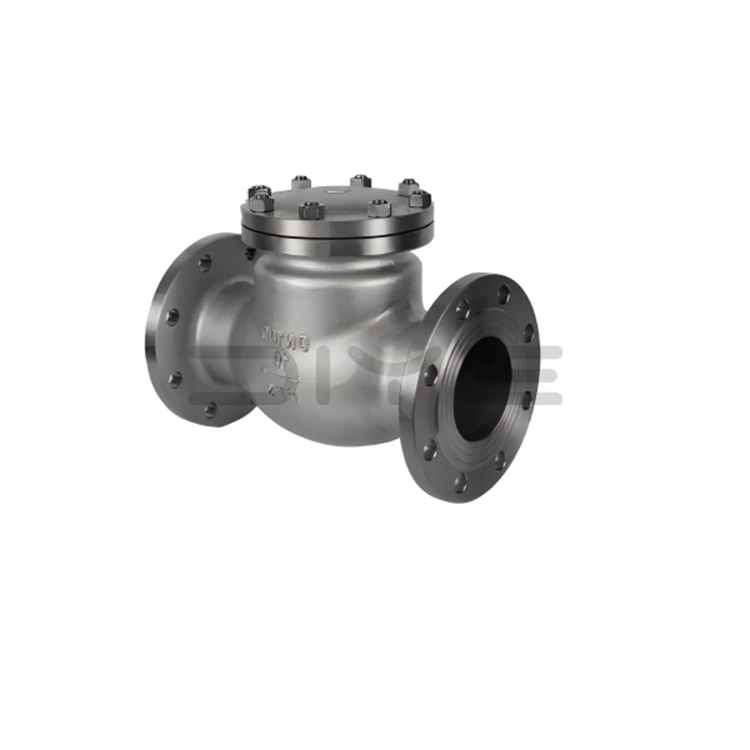

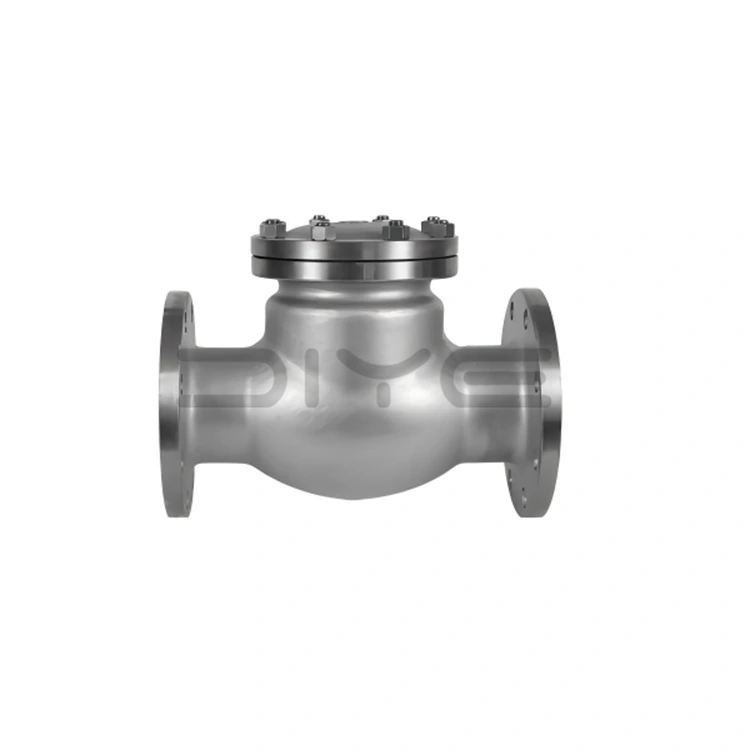

Поворотні фланцеві зворотні клапани DIN

Зворотні клапани з поворотним фланцем DIYE DIN — це автоматичні клапани прецизійної конструкції, які повністю відповідають основним німецьким стандартам, включаючи DIN 3356, DIN 3202 і DIN EN 1092-1. Клапани працюють автономно на основі тиску середовища, не потребуючи зовнішніх приводів. Вони забезпечують надійний, не потребуючий обслуговування механізм, який запобігає катастрофічним наслідкам зворотного потоку, захищаючи критичну інфраструктуру трубопроводу.

Принцип роботи та основні функції

1. Автоматична робота

Диск клапана поворотного фланцевого зворотного клапана DIN вільно відкривається під тиском середовища, що тече прямо; коли система зупиняється, знижується тиск або виникає тенденція зворотного потоку, диск клапана миттєво закривається під дією власної ваги та зворотного тиску зворотного потоку.

2. Основні функції захисту

- Запобігання зворотному потоку: утворює щільне ущільнення, запобігаючи зворотному потоку середовища.

- Пом'якшення гідроудару: поглинає гідравлічний удар, значно знижуючи тиск на трубопроводи та обладнання.

- Захист системи: захищає насоси, компресори, резервуари під тиском і теплообмінники від пошкодження, спричиненого зворотними ударами тиску.

Конструктивні особливості та технічні параметри

1 Спосіб підключення та стандарти

Використовує стандартні фланцеві з'єднання DIN, що спрощує установку та обслуговування; конструктивна довжина строго відповідає стандарту DIN 3202.

2 Широке застосування та універсальність

Поворотні фланцеві зворотні клапани DIN охоплюють весь діапазон діаметрів від DN15 до DN1000; номінальний тиск включає PN10, PN16, PN25, PN40, PN63 і PN100, що відповідає різноманітним потребам мереж трубопроводів низького тиску до промислових технологічних систем високого тиску.

3 Вища структура

Ретельно спроектовані проточні канали мінімізують втрати тиску; високоточні ущільнювальні поверхні забезпечують щільне та надійне ущільнення навіть за коливань тиску та різноманітних умов середовища.

4. Сумісність медіа

Підходить для води, пари, нафтопродуктів, різних кислотних, лужних і корозійних середовищ.

Сценарії застосування та охоплення ринку

Наші поворотні фланцеві зворотні клапани DIN є кращим продуктом для німецьких стандартних трубопровідних систем у Європі та в усьому світі, забезпечуючи стабільний односпрямований контроль потоку в кількох вимогливих галузях, зокрема:

1. Нафтохімічна та хімічна промисловість

2. Енергетика (теплова та атомна енергетика)

3. Металургія та гірничодобувна промисловість

4. Комунальне водопостачання та водовідведення

5. HVAC, газова та морська техніка

6. Міжнародні європейські стандартні експортні інжинірингові проекти

Виробництво та гарантія якості

1. Професійна кваліфікація та досвід: використовуючи глибокий досвід у галузі, DIYE VALVE забезпечує масове виробництво всіх специфікацій зворотних клапанів DIN, забезпечуючи стабільну та надійну якість.

2. Відповідність офіційним стандартам: для кожного клапана використовуються німецькі стандартні матеріали, точні процеси кування та проходить суворе випробування тиском.

3. Гарантія цілісності: ми надаємо повні звіти про випробування матеріалів (MTR) і дані заводських випробувань під тиском для кожного замовлення, забезпечуючи повну відстежуваність і відповідність протягом усього процесу.

4. Індивідуальні рішення: на додаток до стандартних продуктів, ми професійно надаємо індивідуальні послуги з клапанів, використовуючи спеціальні матеріали та нестандартні розміри, пропонуючи комплексні рішення для складних європейських і міжнародних інженерних проектів.

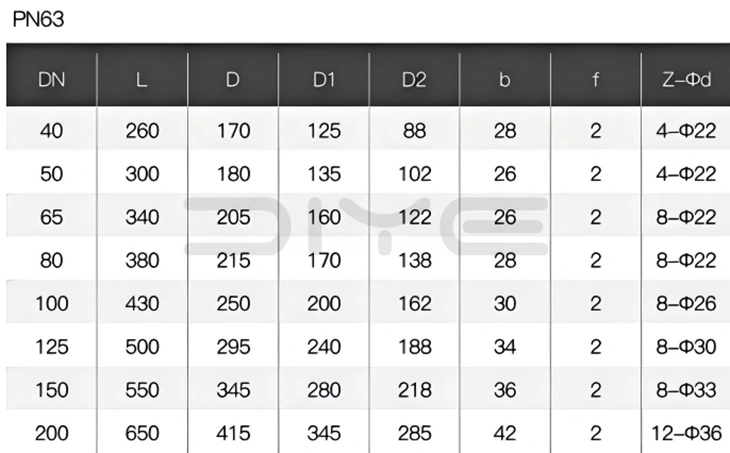

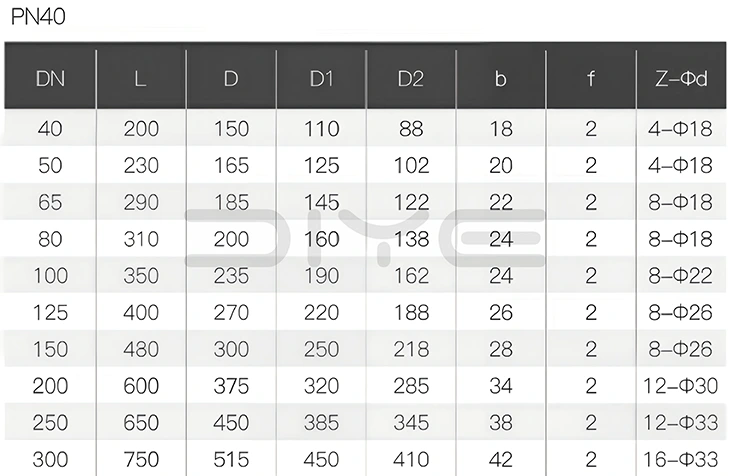

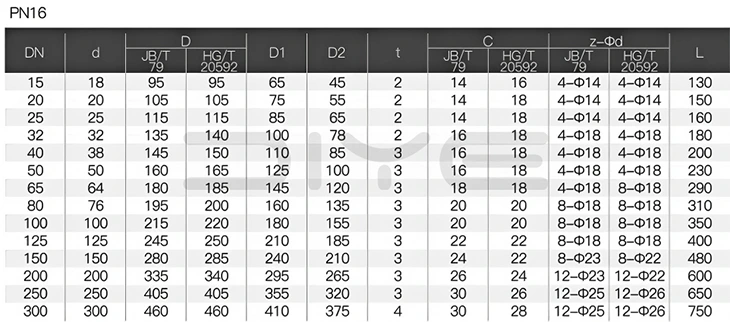

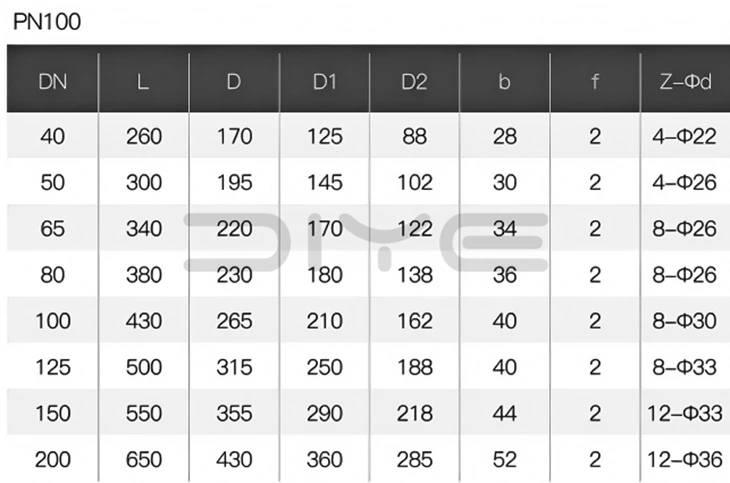

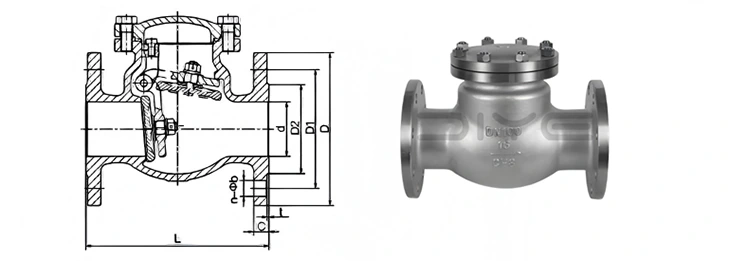

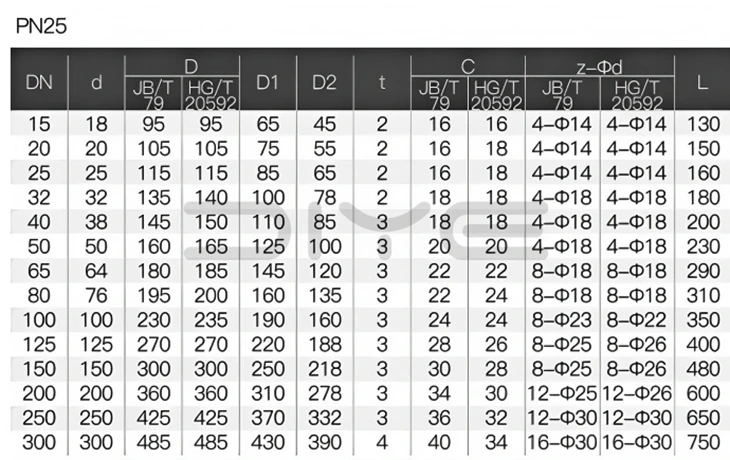

Технічні креслення

FAQ

З: Яким основним стандартам відповідають поворотні фланцеві зворотні клапани DIN?

В: Вони в основному дотримуються DIN 3205, DIN 3206, DIN 3207, DIN 3351 і DIN 3352. Для фланцевого з'єднання вони застосовують DIN EN 1090 / DIN EN 1091 / DIN EN 1092, забезпечуючи ідеальну відповідність і взаємозамінність з німецькими стандартними трубопроводами, фланцями та прокладками.

Q:На що необхідно звернути увагу при установці фланцевого зворотного клапана?

В: Перевірте стрілку напрямку потоку на корпусі клапана та встановіть його строго відповідно до напрямку потоку середовища. Встановлення назад призведе до повного блокування потоку та втрати функції перевірки.

Питання: Чому фланцевий зворотний клапан завжди чути аномальний шум і вібрацію?

Відповідь: Це здебільшого спричинено встановленням близько до ліктя, надмірною швидкістю потоку або ударом диска клапана об упор. Рекомендується збільшити прямий переріз труби, перейти на структуру повільного закриття або відрегулювати швидкість потоку трубопроводу.

З: Чи можете ви надати повний набір зворотних клапанів німецького стандарту DIN?

В: Як виробник джерела, Diye виробляє поворотні фланцеві зворотні клапани DIN усіх розмірів. Ми суворо виконуємо механічну обробку, випробування тиском і маркування відповідно до німецьких стандартів. Ми можемо надати повний набір звітів про матеріали та дані заводських випробувань під тиском, а також підтримувати налаштування спеціальних калібрів і спеціальних матеріалів.
