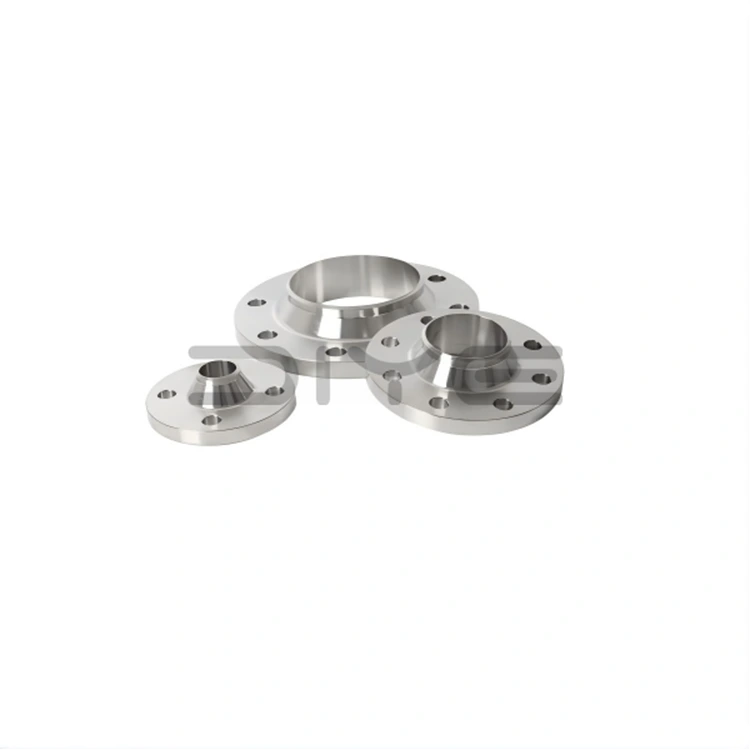

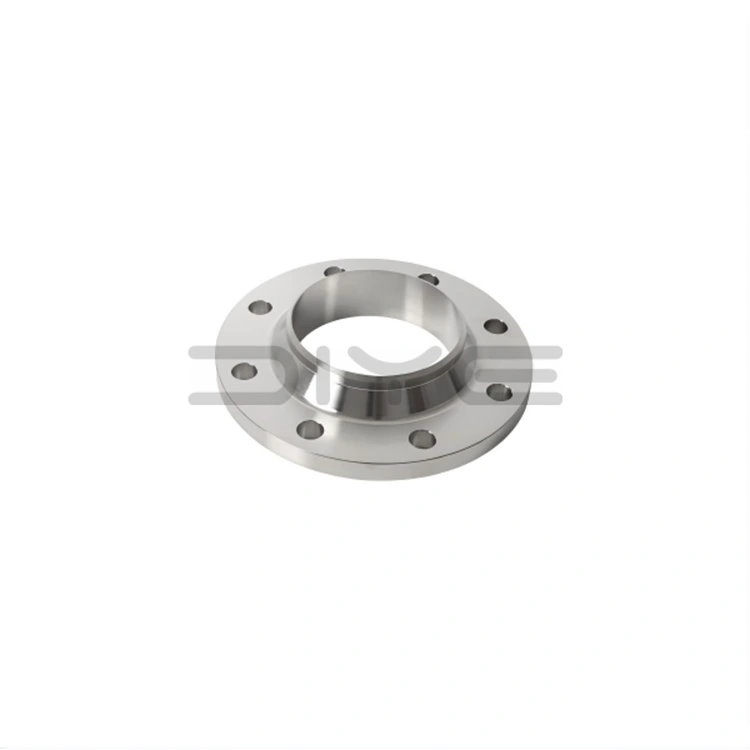

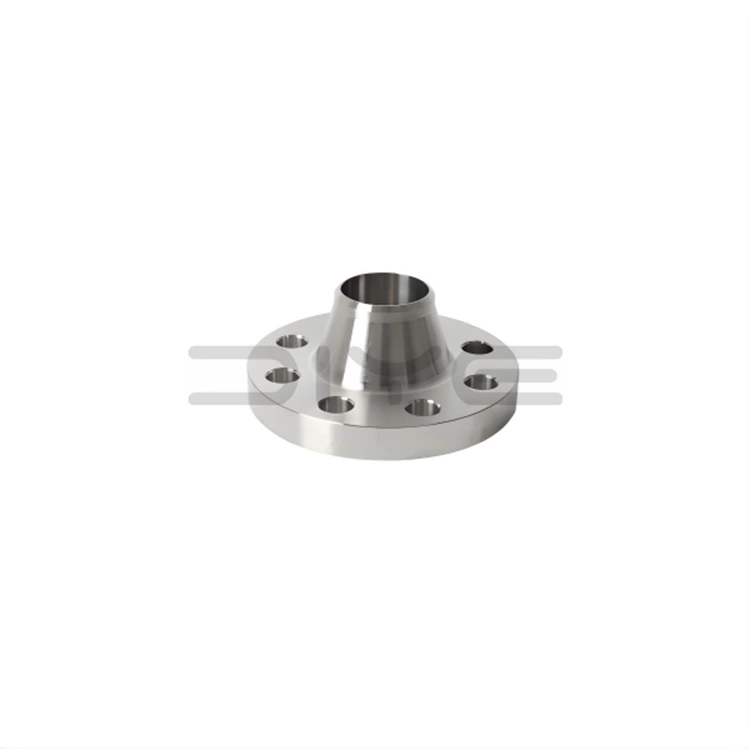

ANSI B16.5 Фланець привареної горловини

Кожен фланець DIYE VALVE ANSI B16.5 Weld Neck Flange проходить суворе випробування, включаючи перевірку розмірів, перевірку матеріалу, ультразвукове випробування та випробування тиском, що забезпечує повну відповідність ANSI B16.5 і міжнародним стандартам якості. Наш вертикально інтегрований виробничий процес, починаючи від сировини і закінчуючи готовою продукцією, гарантує незмінну якість продукції, відстежуваність і надійну роботу в різних критичних сферах застосування.

Дизайн і структура

1. Відповідність стандартам: повністю відповідає стандартам ANSI/ASME B16.5, що охоплює номінальний тиск від 150 до 2500 і номінальний діаметр (NPS) від 1/2 дюйма до 24 дюймів, з підтримкою нестандартних конструкцій великого діаметру.

2. Інтегральна кована конструкція: Фланці з привареною шийкою ANSI B16.5 мають довгу, конічну конструкцію з високою шийкою з плавною дугою переходу, викувану з високоякісних матеріалів американського стандарту, включаючи вуглецеву сталь A105, нержавіючу сталь F304/F316L і леговану сталь.

3. Прецизійні ущільнювальні поверхні: стандартна рельєфна поверхня (RF), поверхня кільцевого з’єднання (RJ) і шорстка лицьова поверхня (MFM) обробляються за допомогою обробки з ЧПУ для забезпечення щільного прилягання прокладки та роботи без протікання.

4. З’єднання під стикове зварювання: призначене для стикового зварювання з повним проплавленням до трубопроводів, що забезпечує безперебійну передачу напруги та усунення концентрації напруги в нижній частині втулки.

Ключові переваги

1. Надзвичайна термостійкість і стійкість до тиску: спеціально розроблений, щоб витримувати сильні температурні цикли, високий тиск, вібрацію та термічну повзучість, підходить для найвимогливіших робочих середовищ.

2. Постійне стабільне ущільнення: міцні зварні з’єднання та прецизійно оброблені ущільнювальні поверхні забезпечують постійне ущільнення, яке не вимагає технічного обслуговування, що має вирішальне значення для небезпечних і токсичних середовищ.

3. Чудова структурна жорсткість: конструкція фланців із зварюваною шийкою ANSI B16.5 із високою шийкою забезпечує чудову жорсткість, стійкість до деформації та стійкість до втоми, забезпечуючи тривалий термін служби під час циклічного навантаження.

4. Перевірка та надійність: зварні шви з повним проплавленням дозволяють проводити неруйнівний контроль (NDT), гарантуючи, що якість продукції відповідає суворим промисловим стандартам.

5. Комплексні технічні характеристики та стабільне постачання: власне виробництво забезпечує достатні запаси, своєчасну доставку та можливість надавати економічно ефективні продукти клієнтам у всьому світі.

Промислове застосування

Фланці DIYE VALVE ANSI B16.5 Weld Neck Flanes є кращим стандартним продуктом для наступних ключових сценаріїв застосування:

1. Нафтогазова промисловість: трубопроводи, нафтопереробні заводи та морські платформи.

2. Хімічна промисловість: системи високотемпературних, високих тисків і корозійних середовищ.

3. Енергетика: паропроводи, котлові контури та допоміжні системи електростанції.

4. Посудини під тиском: резервуари для зберігання, реактори та технологічне обладнання, що вимагає найвищої цілісності.

5. Трубопроводи високої цілісності: системи для транспортування легкозаймистих, вибухонебезпечних і високотоксичних рідин.

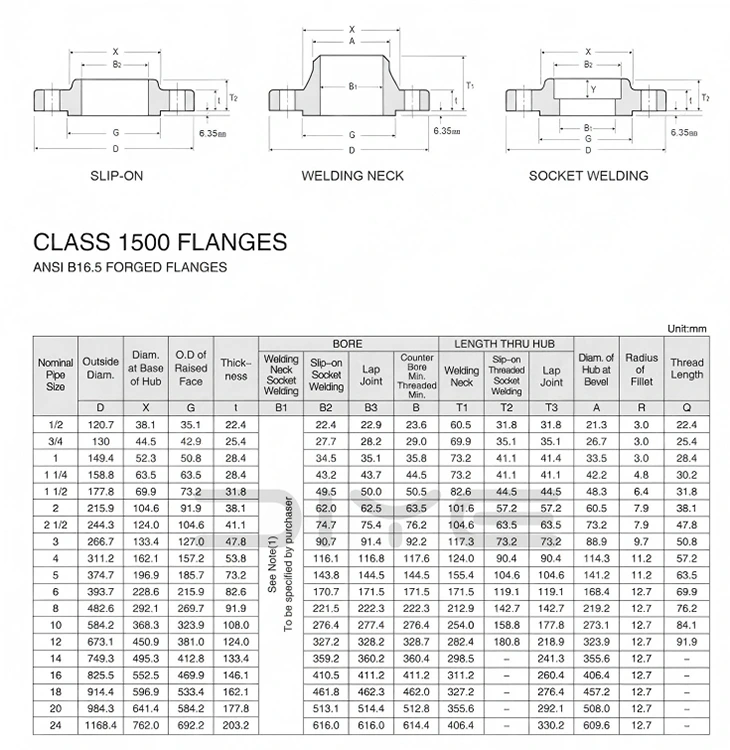

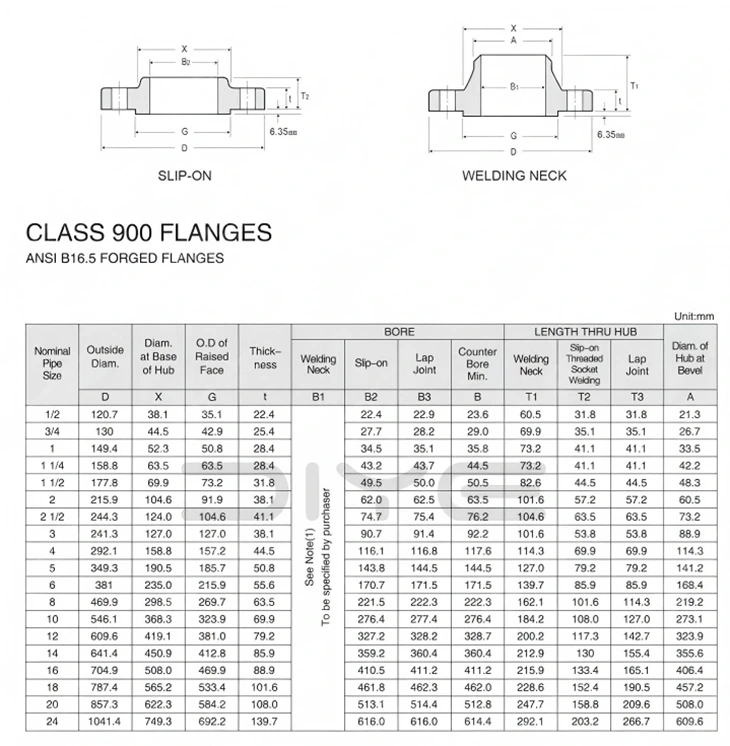

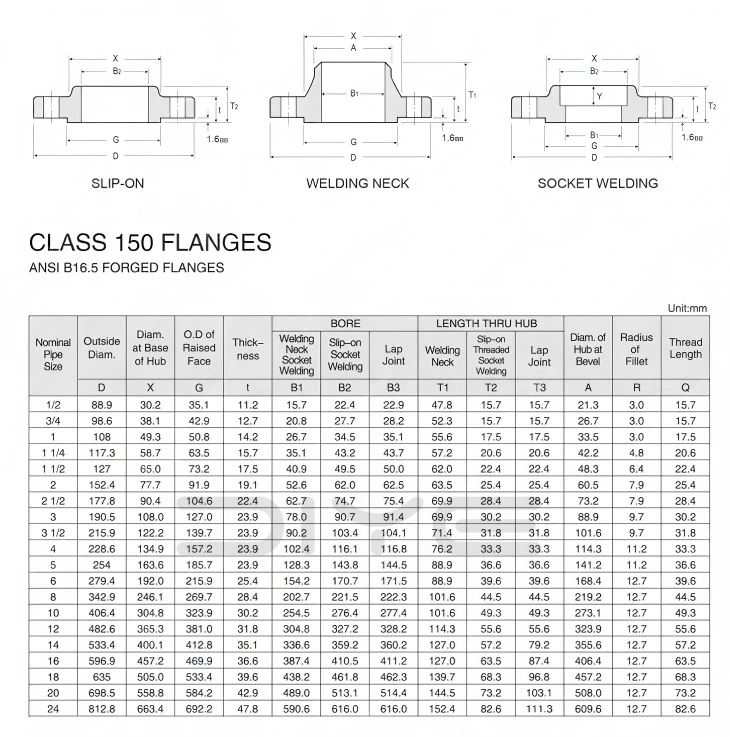

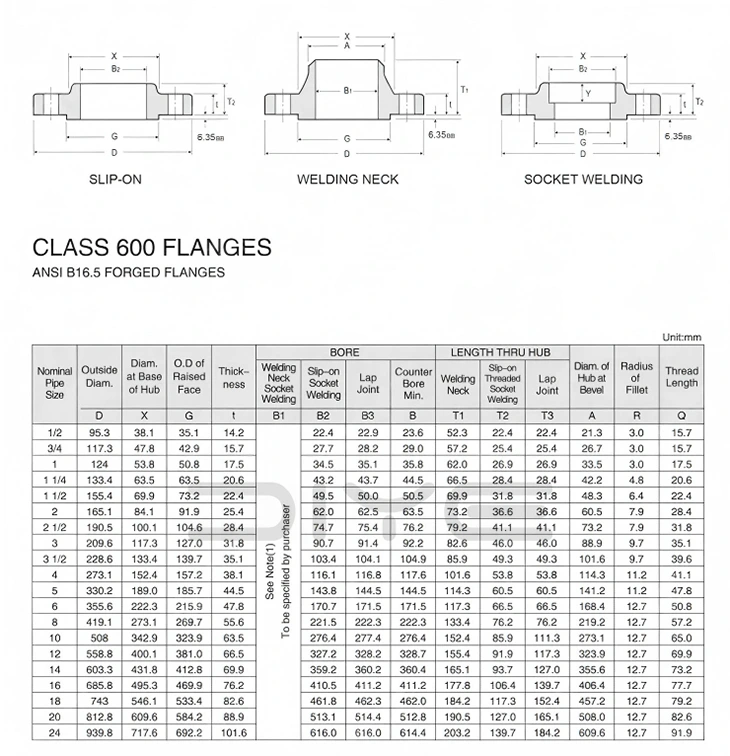

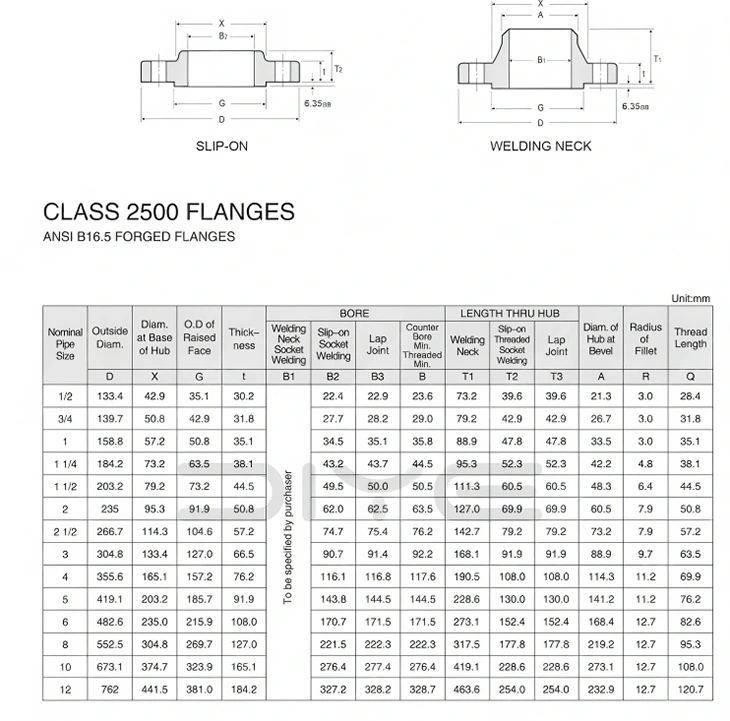

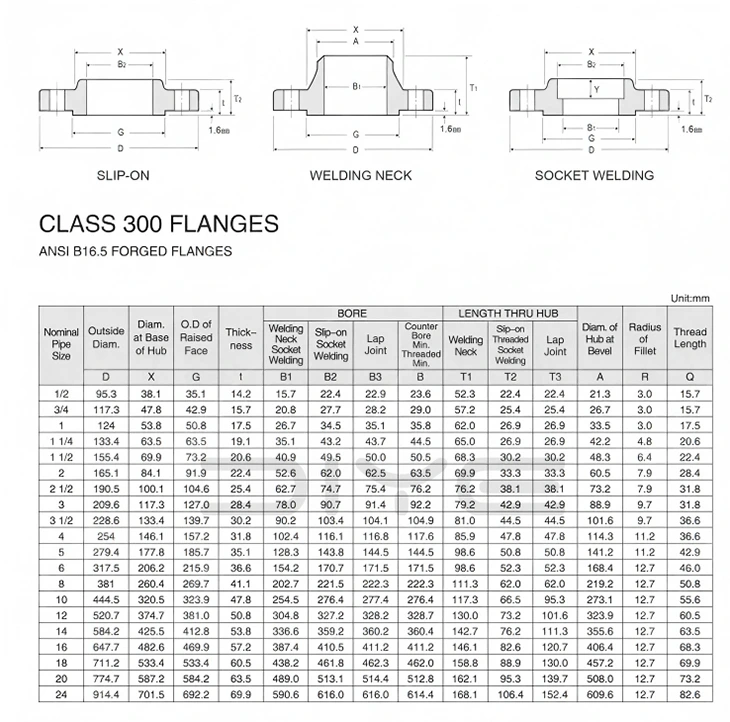

Технічні параметри

FAQ

Q: Чи можна замінити американський стандартний фланець Class і китайський стандарт PN?

A: Вони не можуть бути безпосередньо взаємозамінними. Клас відноситься до американського стандарту тиску, який відрізняється від системи номінального тиску PN. Зовнішній діаметр, отвори під болти та розміри ущільнювальної поверхні не збігаються, тому їх змішування та з’єднання суворо заборонено.

З: Що таке NPS у американських стандартних фланцях? Як це відповідає ДН?

A: NPS відноситься до американського стандартного номінального діаметра (дюйми). Наприклад, NPS2 = DN50. Це лише для довідки. Під час встановлення та оформлення замовлення слід суворо дотримуватися класу NPS +, і не можна покладатися лише на DN.

З: Які відмінності між фланцями WN і SO?

A: Фланець з приварним швом WN: кування з довгою шийкою, зварювання з повним проплавленням, стійкий до високої температури та високого тиску, стійкий до вібрації, використовується для магістральних трубопроводів, посудин під тиском, легкозаймистих та вибухонебезпечних середовищ;

Фланець SO без горловини з стиковим приварюванням: зварювання заглушкою з короткою шийкою, проста установка, низька вартість, підходить лише для середнього та низького тиску, нормальної температури, звичайних технологічних трубопроводів.

З: Яку сталеву трубу слід використовувати з американськими стандартними фланцями?

A: Вуглецева сталь використовує безшовні труби американського стандарту ASTM A106/A53; З нержавіючої сталі використовуються труби серії ASTM A312.
