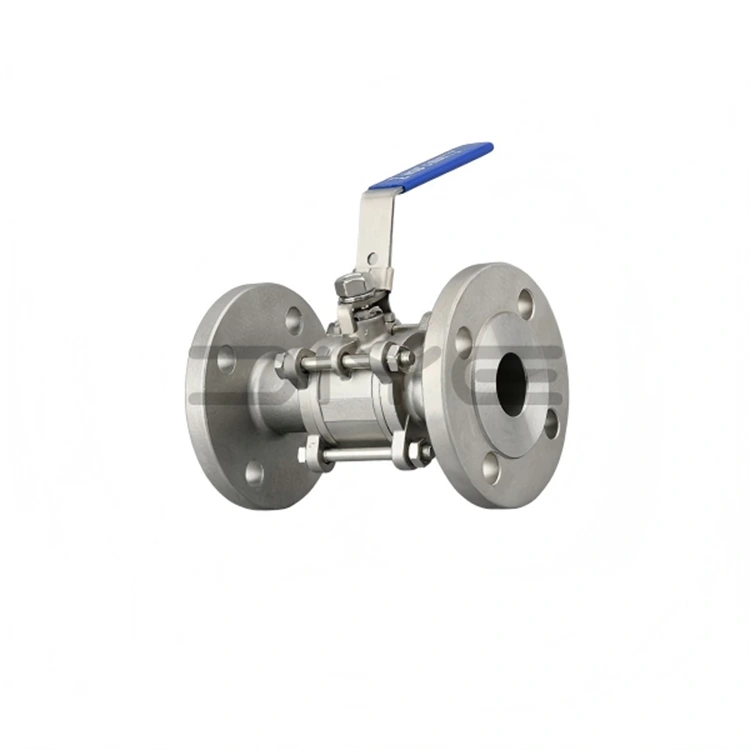

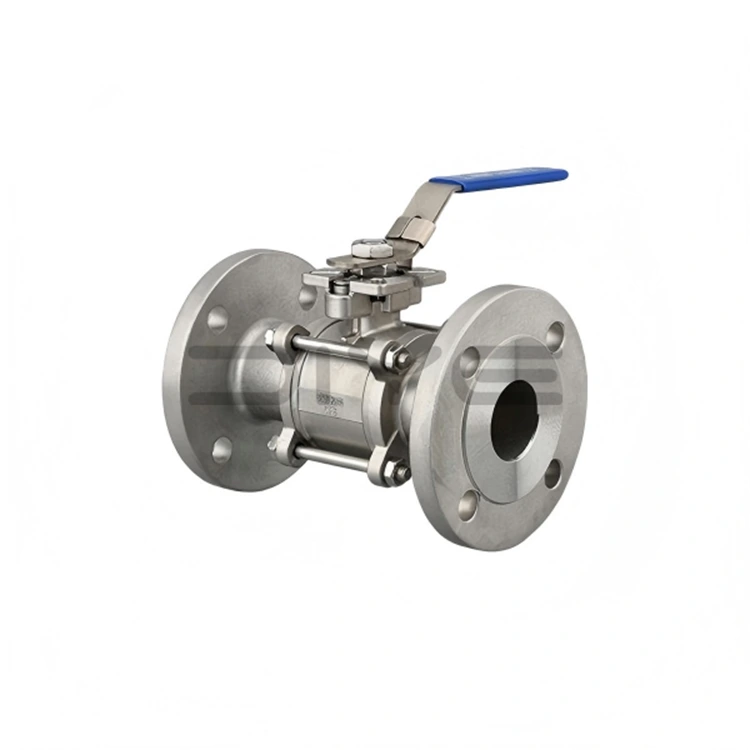

3шт фланцевий кульовий кран з монтажною накладкою

Наш 3-компонентний фланцевий кульовий кран із монтажними колодками призначений для прямого монтажу приводу та поточного обслуговування. Основний корпус виготовлено з нержавіючої сталі 304 або 316L (лита сталь доступна для спеціальних застосувань), має трикомпонентну конструкцію корпусу клапана, що складається з болтів, і конструкцію високої платформи, що відповідає стандартам ISO 5211. Він підтримує пневматичне/електричне автоматизоване керування та відповідає стандартам GB (Китайський національний стандарт), ANSI (Американський стандарт) і DIN (Німецький стандарт). Комплексна система контролю якості забезпечує стабільну роботу всіх виробничих партій.

Основні структурні переваги

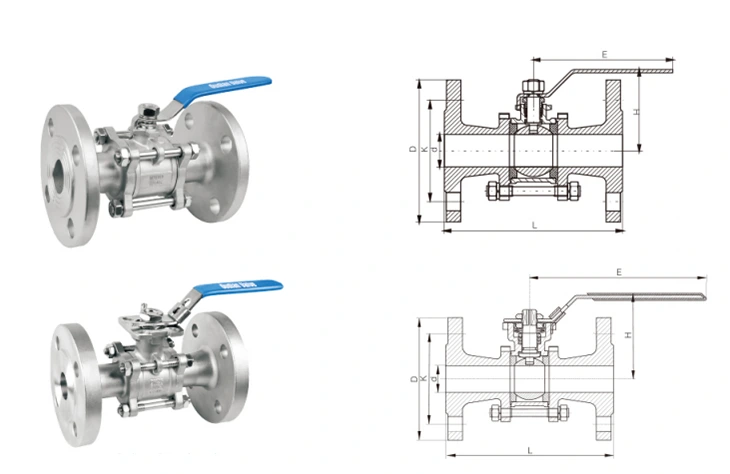

1. Роз'ємна конструкція з трьох частин

- Складається з лівого корпусу клапана, правого корпусу клапана та середнього корпусу клапана (включаючи кульовий сердечник і вузол штока), закріплених болтами.

- Можливе обслуговування онлайн без повного демонтажу засувки з трубопроводу. Просто послабте болти, зніміть середній корпус клапана та швидко видаліть кульовий сердечник, ущільнювачі та інші внутрішні компоненти для легкого очищення, обслуговування та заміни вразливих частин.

- Розподілений розподіл напруги підвищує загальну міцність корпусу клапана, роблячи його придатним для експлуатації трубопроводів середнього та високого тиску та ефективно запобігаючи деформації корпусу клапана та витоку.

- Зменшує час простою для технічного обслуговування та знижує витрати на технічне обслуговування, що робить його особливо придатним для складних умов експлуатації, які вимагають частого технічного обслуговування.

2. Конструкція штока з високою платформою відповідає стандарту ISO 5211

- Інтегрована верхня конструкція з високою платформою повністю відповідає стандартам ISO 5211, що дозволяє безпосередньо встановлювати пневматичні/електричні приводи без додаткових опор.

- 3-компонентний фланцевий кульовий кран з монтажною прокладкою має структуру штока, встановленого внизу, і конструкцію автоматичного стиснення пружини з подвійним диском, що оптимізує ефективність ущільнення штока та запобігає викиду штока у разі аномального підвищення тиску в камері клапана, таким чином підвищуючи безпеку експлуатації.

- Деякі моделі оснащені антистатичним пристроєм для ефективного звільнення від статичної електрики та запобігання загрозам безпеки, спричиненим накопиченням статичної електрики, що робить їх придатними для використання з легкозаймистими та вибухонебезпечними середовищами.

- підтримує автоматичне керування та дистанційне керування, покращуючи ефективність роботи на конвеєрному виробництві та в сценаріях без нагляду.

Технічні характеристики та стандарт

1. Діапазон розмірів: DN10–DN200 (1/4 дюйма–8 дюймів)

2. Стандарти фланців: GB (Внутрішні інженерні проекти), ANSI (Північноамериканський ринок), DIN (Європейський ринок)

3. Матеріал корпусу клапана: нержавіюча сталь 304, нержавіюча сталь 316L, лита сталь (налаштовується відповідно до умов експлуатації)

Ущільнювальні матеріали та продуктивність

1. Політетрафторетилен (PTFE): сильна стійкість до корозії, відмінний ефект ущільнення, температурний діапазон від -29 ℃ до +150 ℃, низька вартість, підходить для нормальної температури, тиску та середовищ без частинок, найбільш широко використовуваний і може досягти двонаправленої герметизації без витоків.

2. Поліфеніленсульфід (PPL): 3 шт. Фланцевий кульовий кран з монтажною накладкою, чудова стійкість до високих температур і зносу, температурна стійкість до -29 ℃ до +300 ℃, підходить для високих температур, високого тиску та середовищ, що містять невеликі частки, підходить для складних промислових умов, таких як нафтова та хімічна промисловість, стабільне ущільнення та тривалий термін служби.

3. Посилений політетрафторетилен (RPTFE): оптимізований і посилений на основі PTFE, він поєднує стійкість до корозії та зносостійкість, що робить його придатним для різних звичайних і помірно складних умов експлуатації, ще більше підвищуючи надійність ущільнення.

Сервіс і підтримка

Використовуючи понад 10 років досвіду експорту кульових кранів з фланцем із 3 шт., DIYE VALVE створила професійну команду післяпродажного обслуговування. Отримавши післяпродажні запити або звіти про несправності, ми відповімо протягом 24 годин, швидко усунемо несправності та запропонуємо рішення для забезпечення нормальної роботи обладнання клієнта.

Ми підтримуємо великий запас оригінальних і сумісних запасних частин (ущільнювальні кільця, болти, штоки клапанів тощо) для швидкої доставки, задоволення потреб клієнтів щодо заміни та мінімізації втрат під час простою. Ми також надаємо безкоштовні технічні рекомендації, що стосуються специфікацій встановлення, щоденного технічного обслуговування та усунення несправностей, а також можемо запропонувати технічне обслуговування на місці за запитом клієнта.

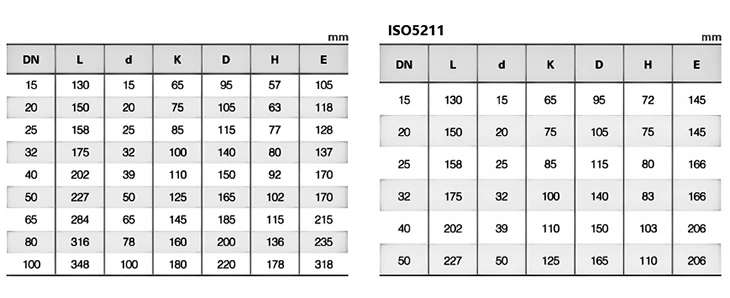

Технічні параметри

поширені запитання

Q: Які стандарти дотримуються для перевірки трикомпонентного високоплатформного фланцевого кульового крана? Які показники ефективності забезпечують відповідність стандартам?

Відповідь: Фланцевий кульовий кран із високою платформою, що складається з трьох частин, суворо відповідає стандартам GB/T-13927 та API 598 для перевірки. Перед виходом із заводу кожен клапан проходить суворі випробування тиском (тиск води та тиск повітря), випробування на точність розмірів, герметичність і зовнішній вигляд. Ці випробування гарантують, що основні показники продуктивності, такі як здатність витримувати тиск, ефективність герметизації та точність розмірів, відповідають стандартам, а некваліфікованій продукції суворо забороняється залишати фабрику.

З: Чи можу я швидко придбати відповідні аксесуари, якщо ущільнювальне кільце трикомпонентного фланцевого кульового крана з високою платформою пошкоджено?

A: Так. Як вихідний виробник Diye підтримує довгостроковий запас оригінальних сумісних ущільнювальних кілець і різних аксесуарів (таких як болти та штоки клапанів). Ми можемо швидко доставити товари, щоб задовольнити ваші потреби в заміні аксесуарів, зменшити втрати під час простою обладнання та надати безкоштовні технічні рекомендації щодо заміни, щоб забезпечити плавну та ефективну заміну.

Q: Які додаткові основні матеріали для корпусу клапана, кульового сердечника та штока клапана трикомпонентного фланцевого кульового крана з високою платформою? Як вибрати матеріал?

A: Основні додаткові основні основні матеріали включають три типи: нержавіюча сталь 304, нержавіюча сталь 316L і вуглецева сталь. Посилання на вибір таке: ① нержавіюча сталь 304: придатна для звичайної води, нафти, газу та слабких кислотно-лужних умов роботи без сильної корозії, з чудовою економічністю, підходить для звичайних промислових і цивільних трубопроводів; ② Нержавіюча сталь 316L: з додаванням молібденового елемента, який має більшу корозійну стійкість і стійкість до окислення, підходить для складних робочих умов, таких як сильна кислотно-лужна, морська вода та хімічні розчинники, і підходить для високотехнологічних сценаріїв, таких як нафтова промисловість і фармацевтика; ③ Вуглецева сталь: висока конструкційна міцність і чудові характеристики витримки тиску, підходить для робочих умов під високим тиском, без корозії та сценаріїв із великим навантаженням. Усі матеріали виробляються оригінальною фабрикою Diye і можуть бути налаштовані відповідно до потреб.
