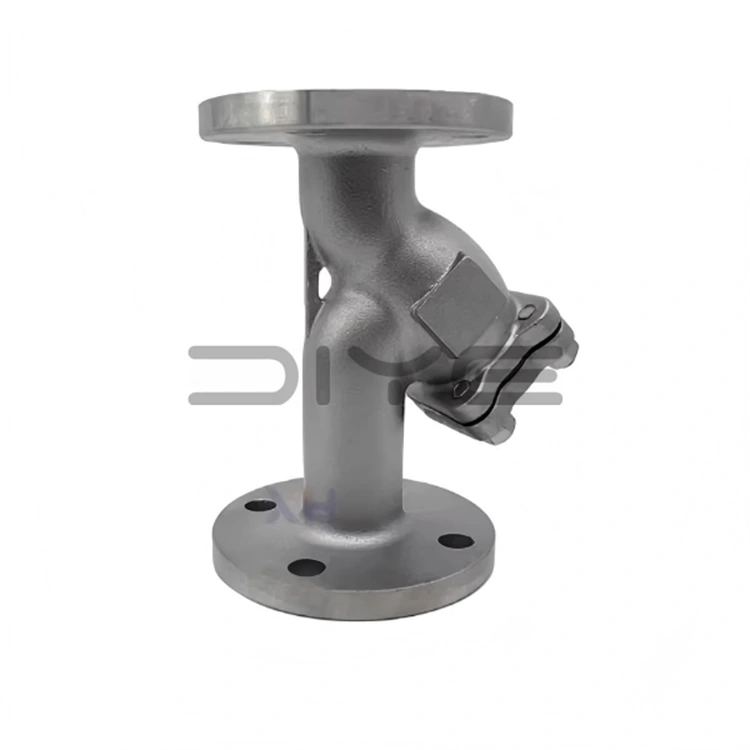

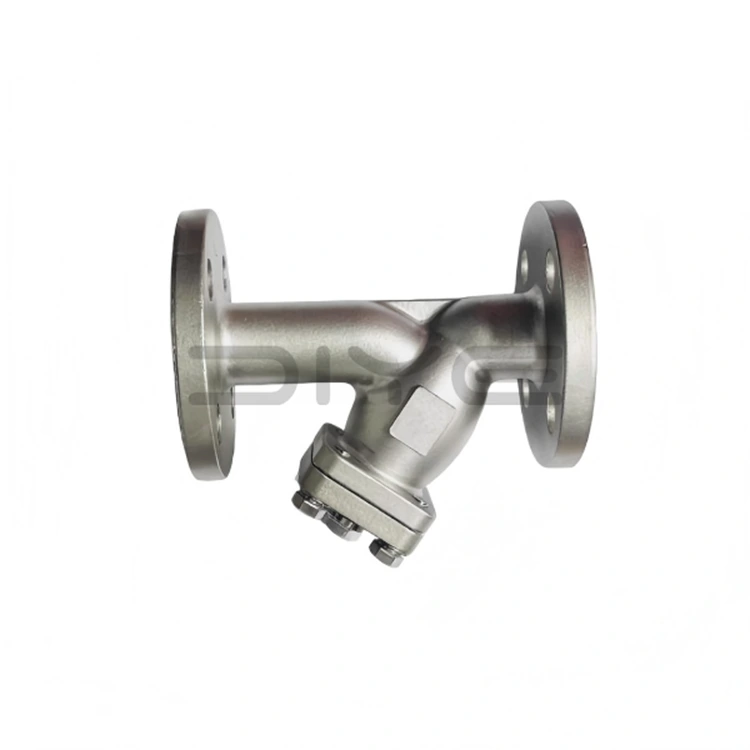

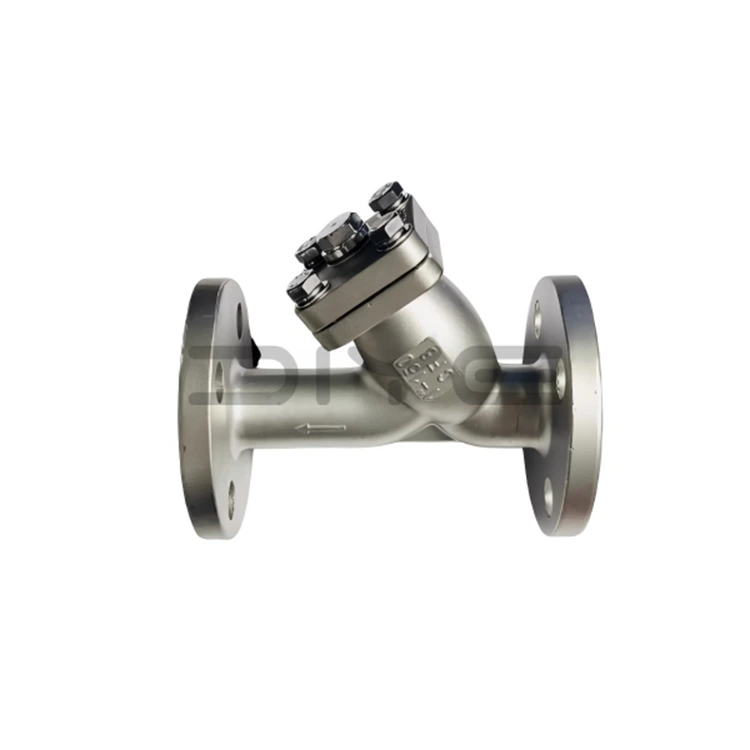

Фланцевий Y-фільтр з нержавіючої сталі ANSI 150 фунтів

Фланцевий Y-фільтр із нержавіючої сталі ANSI 150 фунтів оснащено посиленою сіткою фільтра з нержавіючої сталі, яка ефективно вловлює домішки, захищаючи насоси, клапани та інструменти. Він відрізняється стабільною стійкістю до тиску, відмінною ефективністю фільтрації, а також легким розбиранням і чищенням. Як пряме джерело заводу, ми пропонуємо високоякісні, економічно ефективні заводські ціни з висококонкурентними цінами.

Структурні та продуктивні переваги

Фланцевий Y-фільтр з нержавіючої сталі ANSI 150 фунтів має цільну Y-подібну структуру обтічної форми, що забезпечує плавний потік рідини та низький перепад тиску. Оснащений високоточним фільтром з нержавіючої сталі, він точно вловлює зварювальний шлак, іржу, мул і домішки. Встановлений перед насосами, клапанами, приладами та теплообмінниками, він ефективно захищає обладнання після ерозії, закупорювання та зносу, подовжуючи термін служби всієї мережі трубопроводів.

Відповідність матеріалів і стандартів

Матеріали корпусу клапана включають вуглецеву сталь WCB, нержавіючу сталь 304 (1.4301) і 316L (1.4404), що забезпечує чудову стійкість до високих температур, корозії та стійкість до стабільного тиску. Для ущільнювальної поверхні фланця використовується радіочастотна рельєфна поверхня, розміри якої повністю відповідають стандартам ANSI 150 фунтів, що забезпечує точне встановлення та надійне ущільнення. Він підходить для різних умов експлуатації, включаючи масло, пару, воду та хімічні середовища. Сітка фільтра підтримує різні розміри сітки, забезпечуючи високу здатність утримувати бруд, посилену структуру та стійкість до ерозії. Його легко розібрати та очистити, що полегшує щоденне обслуговування та багаторазове використання.

Настроювані рівні фільтрації:

1. Груба фільтрація (10-40 меш): перехоплює великі тверді домішки, захищаючи насоси, головні клапани та магістральне обладнання трубопроводів.

2. Стандартна фільтрація (60-100 меш): підходить для загального водопостачання та дренажу, систем HVAC, протипожежного захисту та нафтопроводів.

3. Тонка фільтрація (120-300 меш): підходить для захисту попереднього фільтра в чистій воді, фармацевтичних препаратах, тонких хімікатах і точному обладнанні.

Контроль якості та можливість постачання

Кожен Y-фільтр з нержавіючої сталі ANSI 150 фунтів проходить суворий контроль якості та випробування тиском перед тим, як залишити фабрику. Ми надаємо повні звіти про матеріали англійською мовою, сертифікати випробування тиском та експортні документи, а також підтримуємо послуги з налаштування для спеціальних розмірів сіток, подовжених циліндрів і спеціальних матеріалів. Наша продукція у великих кількостях експортується до Європи, Америки, Близького Сходу та Південно-Східної Азії. DIYE VALVE стала надійним і популярним постачальником аксесуарів для трубопровідних фільтрів стандарту ANSI у всьому світі.

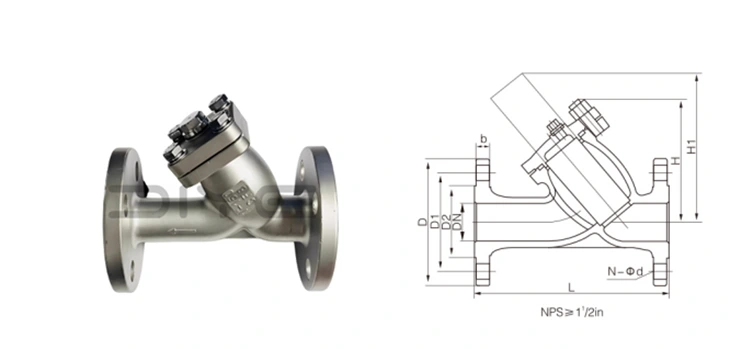

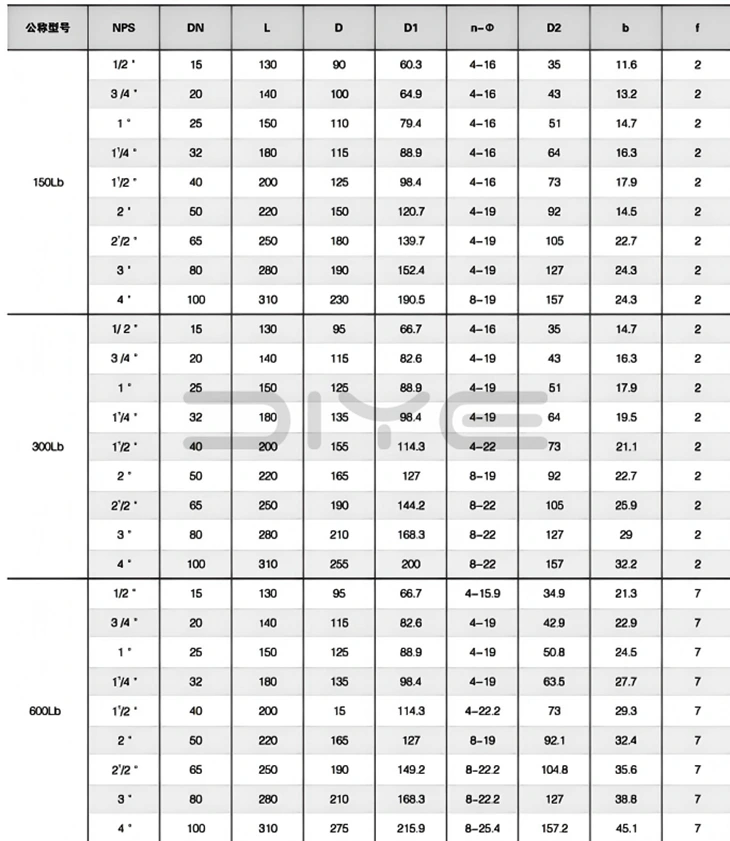

Технічні параметри

поширені запитання

Питання: Як вибрати загальні розміри сітчастої сітки фільтра в сітчастому фільтрі?

● Груба фільтрація (10–40 меш): захищає головний насос і перехоплює великі частки;

● Звичайна фільтрація (60–100 меш): універсальна для водопостачання та дренажу, протипожежного захисту та нафтопроводів;

● Тонка фільтрація (120–300 меш): попередня фільтрація для чистої води, фармацевтичних препаратів, тонкої хімії та точного обладнання.

З: Як часто слід очищати сітку фільтра?

A: Низька якість води з великою кількістю домішок: очищайте кожні 1–3 місяці;

Умови роботи з чистою водою: підтримуйте кожні шість місяців або рік.

Q10: Що спричиняє зниження швидкості потоку сітчастого фільтра та збільшення падіння тиску?

A: Сітка фільтра заблокована надмірним брудом. Зніміть торцеву кришку, вийміть сітку фільтра та промийте її, щоб відновити нормальну роботу.

Q: Які загальні значення тиску сітчастого фільтра?

Стандарт GB/DIN:

● PN16 (16 бар): звичайна водопровідна вода, HVAC, протипожежний захист, загальне водопостачання та водовідведення;

● PN25 (25 бар): багатоповерхівки, насосні відділення високого тиску, паропроводи та трубопроводи промислових зон;

● PN40 (40 бар): Висока температура і високий тиск, хімічна промисловість і передня частина котла.

Стандарт ANSI:

● 150 LB (Class150) ≈ PN20: Загальні проекти ANSI, нафтохімія та водопостачання;

● 300 LB (Клас 300) ≈ PN50: секції високого тиску нафти й газу, пари та високого тиску хімічних заводів.
