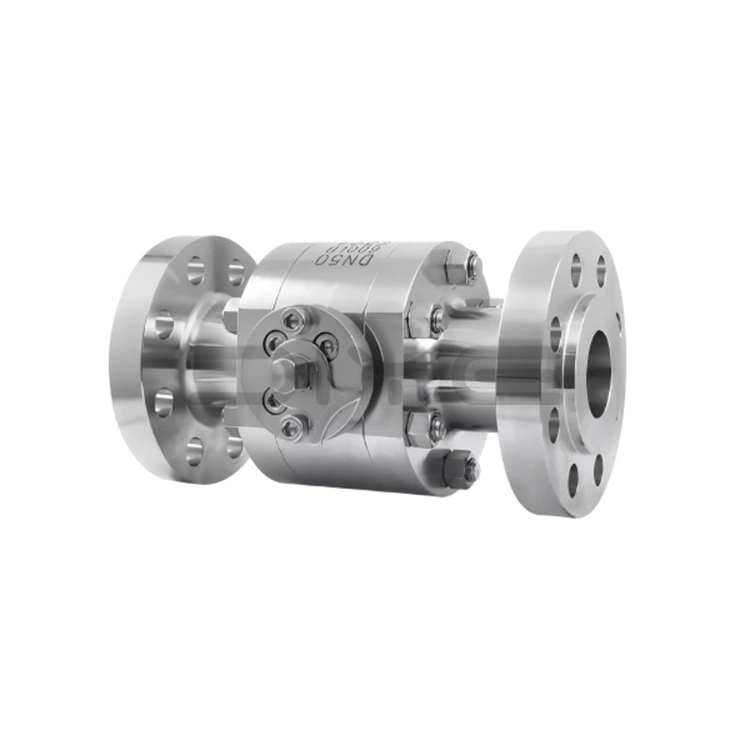

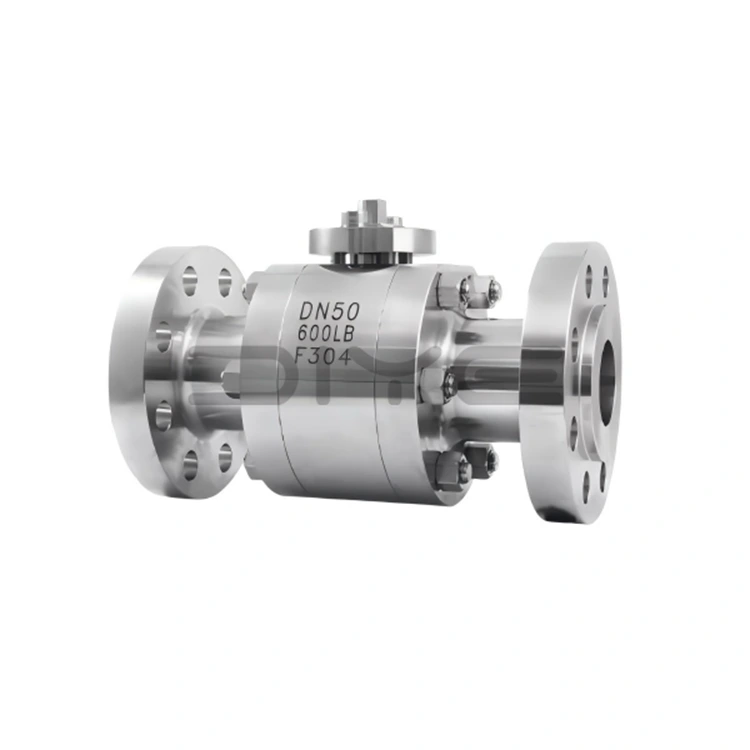

Фланцевий кульовий кран високого тиску з кованої сталі

Серія фланцевих кульових кранів високого тиску з кованої сталі DIYE VALVE розроблена, виготовлена ​​та перевірена в суворій відповідності з багатьма вітчизняними та міжнародними стандартами, щоб гарантувати, що продуктивність продукції відповідає глобальним інженерним потребам.

- Стандарти проектування та виробництва: GB/T 12237, API 608, ISO 17292, EN 1983:2013

- Стандарти фланцевого з'єднання: JB/T79.1~79.4, ANSI B16.5, GB/T 9113

- Стандарти структурної довжини: ASME B16.10

- Стандарти тестування: GB/T 13927, ISO 5208

Стандартні номінальні діаметри: DN10~DN300 (1/4"~12"), номінальний тиск: клас 150~клас 600 (PN10~PN100); Доступні спеціальні нестандартні специфікації високого тиску, такі як 2500LB і PN400, а номінальні діаметри можна регулювати відповідно до креслень замовника для адаптації до різних вимог до трубопроводів високого тиску.

Основні переваги продукту

1. Високоякісні ковані матеріали, стабільна продуктивність

Основним матеріалом фланцевого кульового крана високого тиску з кованої сталі є високоякісна кована сталь, яка підходить для різних важких умов роботи, зокрема:

- Поковки з вуглецевої сталі (WCB/A216-WCB): висока структурна міцність, підходить для звичайних некорозійних умов високого тиску (таких як звичайні промислові нафто- та газопроводи).

- Поковки з нержавіючої сталі (F304/F316L): матеріал 304 стійкий до легкої корозії, підходить для загальних хімічних речовин під високим тиском, обробки води та інших умов; Матеріал 316L з додаванням молібдену значно покращує стійкість до корозії та окислення, підходить для висококорозійних середовищ, таких як кислоти, луги, середовища, що містять сірку, і морська вода. Його термін служби в корозійних умовах високого тиску в 3-5 разів перевищує термін служби звичайних кульових кранів з вуглецевої сталі.

- Спеціальні сталеві поковки (такі як 35CrMoA): налаштовані на екстремальний високий тиск і спеціальні умови роботи, забезпечуючи надійну підтримку матеріалу.

2. Високопродуктивні аксесуари, безпечні та міцні

Усі аксесуари для фланцевого кульового крана високого тиску з кованої сталі виготовлені зі спеціальних матеріалів для високого тиску, що забезпечує загальну стабільність і безпеку клапана:

- Шток клапана: виготовлений із зносостійких і корозійно-стійких поковок, таких як 2Cr13/A246-416, з азотованою поверхнею, що забезпечує чудову міцність на кручення. Конструкція з нижнім розташуванням із задньою структурою ущільнення запобігає падінню штока клапана та витоку середовища.

- Болти: використовуйте спеціалізовані болти високого тиску 35CrMoA/A193-B7, які забезпечують високу міцність і властивості проти розкручування, придатні для умов високого тиску.

- Ущільнення: виготовлені зі спеціальних матеріалів для високого тиску, таких як PTFE, PPL і фторкаучук. Деякі моделі використовують потрійну структуру з металевого жорсткого ущільнення + еластичного допоміжного ущільнення, де чим вищий тиск, тим щільніше ущільнення, досягаючи двонаправленого нульового витоку та відповідності стандарту API 6D «нульового витоку».

3. Наукова структура, широка адаптивність

Фланцевий кульовий кран високого тиску з кованої сталі підходить для різних сценаріїв:

- Плаваюча кульова структура: підходить для клапанів малого діаметра, покладається на середній тиск для забезпечення щільного прилягання між кулькою та сідлом клапана. Проста конструкція, надійне ущільнення.

- Фіксована кульова структура: підходить для клапанів великого діаметру. Куля підтримується верхнім і нижнім валами, що запобігає зсуву під час відкривання та закривання, зменшує робочий крутний момент, підходить для частої роботи під високим тиском і зменшує знос штока клапана.

- Антистатичний і вогнестійкий дизайн: є на деяких моделях. Антистатична конструкція запобігає виникненню статичних іскор, а вогнетривка конструкція дозволяє тимчасово герметизувати через контакт метал-метал після того, як пломби вигорять, що підходить для легкозаймистих і вибухонебезпечних умов високого тиску.

Наше зобов'язання

Як професійний виробник і постачальник у Китаї, DIYE VALVE дотримується філософії «Якість перш за все, клієнт вищий». Наша фабрика має повну систему виробництва та випробувань із суворим контролем протягом усього процесу для забезпечення якості продукції. Ми також надаємо професійну технічну підтримку та післяпродажне обслуговування, а також встановили довгострокові та стабільні відносини співпраці з глобальними партнерами.

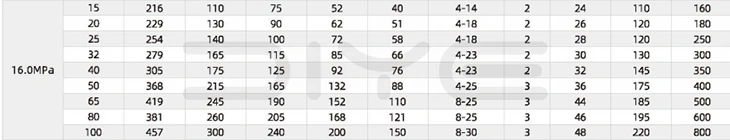

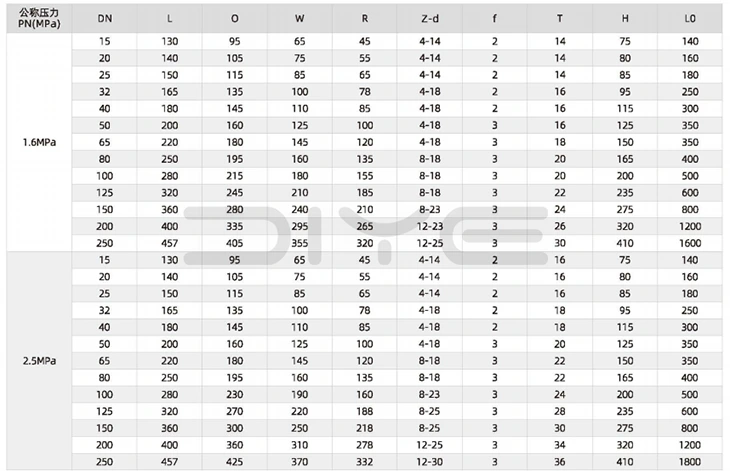

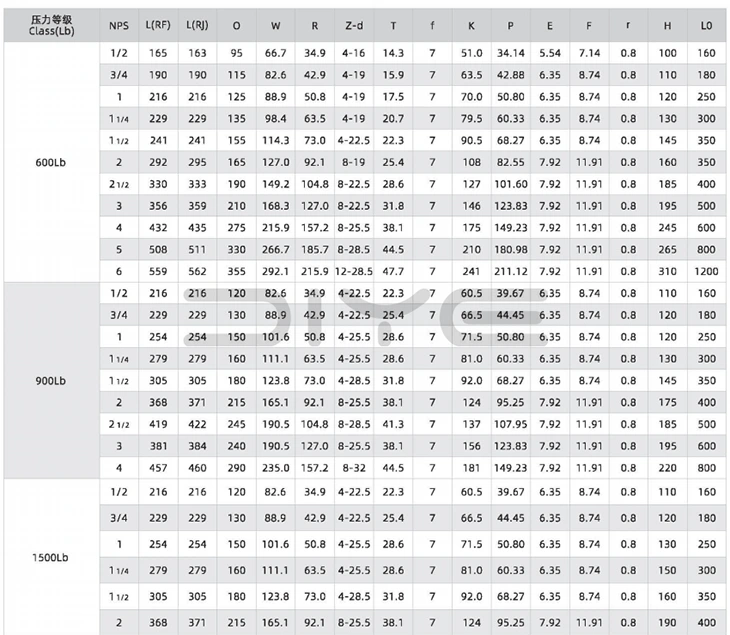

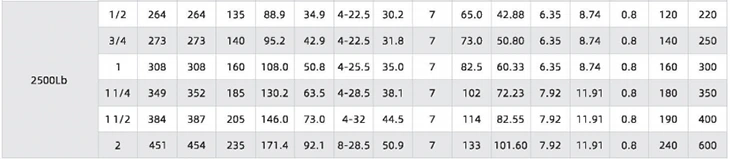

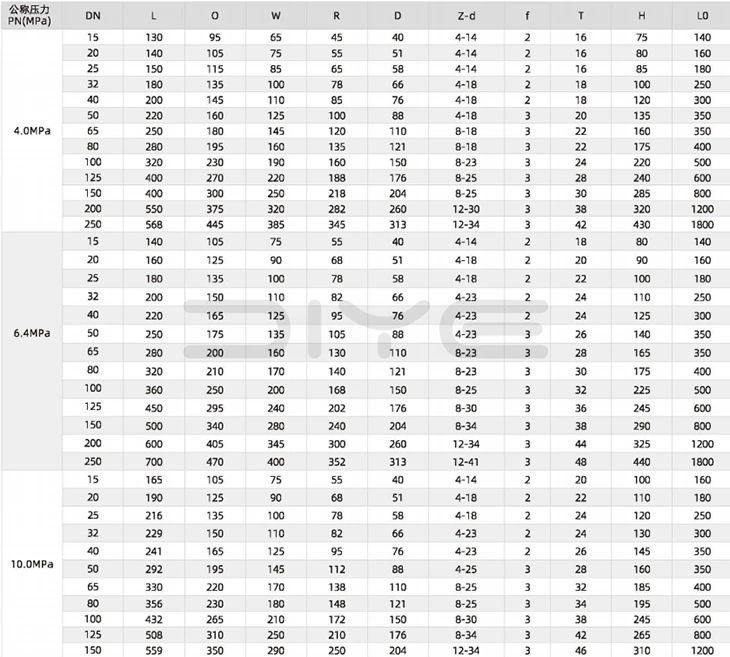

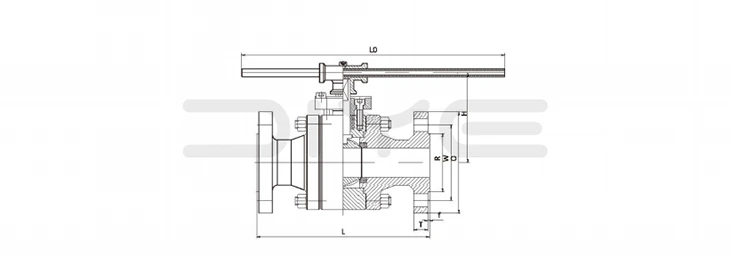

Технічні параметри

FAQ

Питання: Чи може фланцевий кульовий кран високого тиску з кованої сталі забезпечити нульовий витік під високим тиском?

Відповідь: використовується конструкція подвійного ущільнення, яка підходить для робочих умов під високим тиском: ① Основне ущільнення: використовується комбінація вбудованого еластичного сідла клапана (PTFE/PPL/фторкаучук) і металевого жорсткого ущільнення з ущільнювальним кільцем за сідлом клапана. Чим вищий середній тиск, тим щільніше сідло клапана стискає кульку, досягаючи двонаправленого нульового витоку та відповідності стандарту API 6D «нульового витоку»; ② Ущільнення штока клапана: використовується шток клапана, встановлений внизу + конструкція заднього ущільнення + багатошарове ущільнення сальника. Ущільнення виготовлено зі спеціального гнучкого графіту високого тиску або PTFE, щоб запобігти витоку середньої рідини на штоку клапана та уникнути скручування штока клапана та його від’єднання під високим тиском; ③ Антистатичний/вогнестійкий дизайн: деякі моделі мають вбудовані антистатичні пружини. Коли пломба спалена, тимчасова герметизація може бути досягнута за допомогою контакту метал-метал, що підходить для умов роботи з легкозаймистими та вибухонебезпечними середовищами.

Q: Які відмінності між плаваючою кулькою та фіксованою кульковою структурою фланцевого кульового крана високого тиску з кованої сталі? Як підібрати за калібром?

A: ① Плаваюча структура кульки: зазвичай використовується для малих калібрів (DN10~DN50), кулька не має фіксованої опори, а ущільнення досягається шляхом притискання кульки до одностороннього сідла клапана за допомогою середнього тиску. Він має просту конструкцію, малий крутний момент відкриття та закриття та низьку вартість, підходить для звичайних умов роботи високого тиску та малого потоку; ② Фіксована структура кулі: зазвичай використовується для великих калібрів (DN65~DN300), куля нерухомо підтримується верхнім і нижнім штоками клапана, без зміщення під час відкривання та закривання, має високу стабільність під тиском, підходить для робочих умов під високим тиском, великим потоком і частими операціями, що може ефективно зменшити ризик зносу та деформації штока клапана. Diye може налаштувати плаваючу кулю або фіксовану кулю відповідно до потреб клієнта та умов роботи.

Питання: Які ключові запобіжні заходи необхідно дотримуватися при встановленні фланцевого кульового крана високого тиску з кованої сталі в робочих умовах під високим тиском?

A: ① Фланцеве з’єднання: болти мають бути спеціальними болтами високого тиску, такими як 35CrMoA/A193-B7, і повинен бути прийнятий принцип «діагонального рівномірного та покрокового затягування», щоб уникнути розтріскування корпусу клапана через нерівномірну силу, а крутний момент має відповідати стандартним нормам; ② Напрямок потоку середовища: переконайтеся, що позначка напрямку потоку на корпусі клапана відповідає напрямку потоку середовища; відсутність обмежень щодо напрямку потоку повнопрохідних кульових кранів; ③ Середовище встановлення: уникайте зовнішнього впливу сонячного світла та дощу та очистіть трубопровід від домішок перед встановленням, щоб запобігти закупорці кульового сердечника; ④ Прийняття випробування тиском: після встановлення необхідно провести випробування тиском на місці. Випробувальний тиск води в 1,5 рази перевищує номінальний тиск, а випробувальний тиск повітря в 1,1 рази перевищує номінальний тиск. Його можна вводити в експлуатацію, тільки якщо немає витоку.
